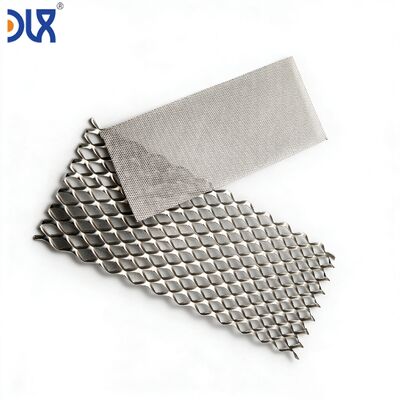

Reines Nickel-Gewürbelnetz für die Wasser- und Gasverteilung im Elektrolyzer

Ein flaches Netz bewegt Elektronen. Ein Wellnetz bewegt Elektronen, Wasser und Gas in drei Dimensionen. Bei Changzhou DLX Alloy Co., Ltd., our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itIm Gegensatz zu bearbeiteten bipolaren Plattenflussfeldern, die Hunderte von Dollar pro Platte kosten,Wellmaschen bieten die gleiche Strömungsverteilungskontrolle zu einem Bruchteil der Kosten und im Gegensatz zu flachen Maschen, die auf zufällige Gasfreisetzungswege angewiesen sindDie gebaute Wellungsgeometrie sorgt dafür, dass jeder Quadratzentimeter Elektrodenfläche sowohl die Frischwasserversorgung als auch die ungehinderte Gasentfernung erlebt.und Substratart, die nach Ihrem Elektrolyseurzellentwurf hergestellt werden.

In einem PEM-Elektrolyzer, der bei 2 A/cm2 arbeitet, erzeugt die Anode etwa 12 Milliliter Sauerstoff pro Minute pro Quadratzentimeter aktiver Fläche.durch die poröse TransportschichtEin flaches Netz bietet eine 2D-Ebene: Wasser und Gas konkurrieren um denselben Raum, in derselben Ebene,Schaffung von Massentransportbeschränkungen, die die Stromdichte begrenzen.

Ein Wellnetz trennt die Ströme in zwei Funktionszonen: Die Kanal-Täler tragen Wasser zur Elektrode und die Kanalspitzen schaffen einen Kopfraum für das Gas, um es zu sammeln und zu entfernen.Der Wellenstand bestimmt, wie viele parallele Strömungswege pro Zentimeter Elektrodenbreite existierenDie Wellenlänge bestimmt die Querschnittsfläche jedes Durchflusskanals und damit die maximale Gasdurchflussrate, bevor die Blasenkoäleszenz den Kanal blockiert.Schwung und Höhe definieren die Strömungsfeld-Hydraulik und sie sind beide Parameter, die Sie auf Ihrer Zeichnung angeben.

• Technischer Stromfluss, keine zufälligen Kanäle✓ Flaches Netz zwischen einer bipolaren Platte und einer Elektrode erzeugt zufällige Kontaktpunkte.Das gewellte Netz erzeugt deterministische parallele Kanäle. Jeder Quadratzentimeter Elektrode erhält denselben Wasserdruck und den gleichen Weg zur Gasentfernung.Die heutige Dichte verbessert sich und die heißen Punkte durch lokale Wasserknappheit verschwinden.

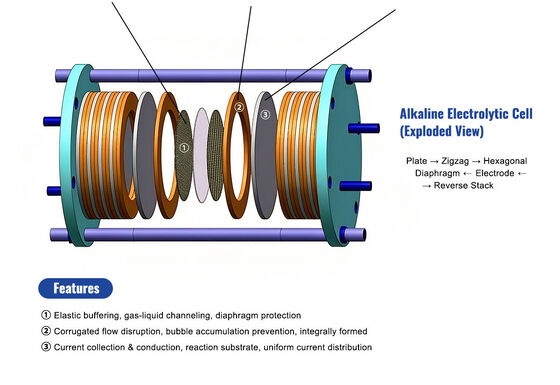

• Die Wellenform ist der Abstandsschalter ∙ eine Komponente, drei FunktionenIn einer alkalischen Zelle mit nullem Abstand benötigen Sie einen Stromkollektor, einen Gas-Flüssigkeits-Trennscheib und einen Abstandsspalter, um die Elektroden-Membran-Lücke zu halten.Das Maschenmaterial trägt den Strom. Die Wellenkanäle trennen Gas von Flüssigkeit. Die Spitzenhöhe stellt die Lücke fest. Weniger Komponenten bedeuten weniger Montageschritte und weniger Ausfallmodi.
• Aus unserem eigenen Nickel-Gitter geformt, nicht aus zwei verschiedenen LieferantenDie Flachmaschensubstrate werden von unserem eigenen Nickeldraht oder -blech gewebt oder ausgebaut. Die Wellung wird intern auf einem Präzisionsgetriebeformator gebildet. Das Glühen erfolgt intern.Sie kaufen kein Netz von einem Unternehmen und lassen es von einem anderen gewölbt werden, wobei jeder den anderen beschuldigt, wenn die fertige Komponente Ihren Zelltest nicht bestreitet..
• Wellenhöhe und -schrägkeit nach Maßgabe Ihrer ToleranzBei unserem Getriebeformverfahren werden mit Präzisions-Ground-Form Rollen mit Zahnprofilen verwendet, die auf Ihre angegebene Tonhöhe und Amplitude geschnitten sind.Dies sind keine generischen Wellpappe Rollen sie sind für Ihre Strömungsfelddesign geschnitten.
• Aufgeklärt nach der Formung ­ spannungsfrei, dimensionell stabil Das Wellennetz verhärtet das Nickel bei jeder Biegung. Ohne Nachformglühen springt das Netz unter Stapelkompression zurück und die Kanalhöhe ändert sich.Die Lösung wird nach der Formung aufgeschmolzen. Das Wellenprofil ist eingeschlossen., und das Netz sitzt in der angegebenen Höhe unter Kompression, Zyklus für Zyklus.
• Flachkontaktzonen an Gipfeln und Tälern¢ Unsere trapezförmige Profiloption sorgt für flache Kontaktflächen sowohl an der Spitze (kontaktiert die benachbarte Schicht oben) als auch am Tal (kontaktiert die Schicht unten).Dies maximiert die elektrische Kontaktfläche im Vergleich zu einer Sinuswelle, wo der Kontakt theoretisch eine Linie ist. Mehr Kontaktfläche = geringerer Schnittstellenwiderstand = geringere Zellspannung.

Die meisten Unternehmen, die Wellnetz anbieten, machen das Netz nicht, sondern kaufen flaches Netz, führen es durch eine Wellnetzmaschine und versenden es.die Glühbedingungen Wenn Ihre Zellleistung von Charge zu Charge variiert und Sie die Ursache bis zum Netz verfolgen, entdecken Sie, dass der Netzlieferant seine Drahtquelle geändert hat, ohne es jemandem zu sagen,und der neue Draht hat 00,2% mehr Eisen als bei der Qualifizierungssparte.

Bei DLX ist die Kette linear und transparent.Unsere Walzmaschine oder Zeichnungslinie produziert das Band oder Draht, das Ihr flaches Netz Substrat wirdUnser Webstuhl oder die Ausdehnungspresse macht das Flachnetz, unser Getriebe-Former wälzt es nach Ihren Höhen- und Amplitudenvorgaben.Unser Ofen mit kontrollierter Atmosphäre glüht das fertige Wellmaschen, um die Geometrie des Profils zu verriegeln und die Formungsbelastungen zu lindern.Fünf Schritte, eine Einrichtung, ein Qualitätssystem, ein Verantwortungsbereich.

• 12,000 m2 integrierte Anlage- Schmelzen, Drahtziehen, Streifenwalzen, Weben, Ausdehnen, Wellfarben, Glühen, Inspektion - die gesamte Prozesskette unter einem Dach.
• Wellenförmigkeit: Abstand 2,0 mm bis 8,0 mm, Amplitude 0,5 mm bis 3,0 mm, Profil sinusförmig oder trapezförmig.Substrat: Gewebe (alle Muster) oder ausgedehntes Metall.
• ISO9001 mit vollständiger Rückverfolgbarkeit von Schmelz bis MaschenSGS-akkreditiert; BV und TÜV-Inspektion verfügbar; Zeichnungskontrollierte Fertigung mit Erstartikelinspektion.

Quelle: Produktkatalog DLX Alloy.

Inspektion durch DritteSGS, BV oder TÜVKostenlose Probe aus 5 Blättern für die Auswertung der Zeichnung des Elektrolyzer-OEM.

• Wie wähle ich die richtige Tonhöhe und Amplitude für meine Zelle aus?

  Beginnen Sie mit der Zielstromdichte und der Gasproduktion pro Zelle.Eine höhere Stromdichte erfordert eine größere GasentfernungskapazitätWenn Sie kein CFD-Modell haben, können wir Ihnen Probenblätter mit 2 ̊3 Tonhöhe/Amplitude-Kombinationen für empirische Einzelzell-Tests zur Verfügung stellen.Die meisten Kunden kommen innerhalb von zwei Iterationen auf ihre optimale Geometrie.

• Kann die Wellenform in einem Winkel zu den Blechkanten ausgerichtet werden?

  Standard ist Kanäle, die parallel zur Blechlänge sind 45° bei Querstrom)Die Schnittkanäle schneiden die Wellenkanäle in einem Winkel, in dem einige offene Kanalenden freigelegt sind.Wir können darüber diskutieren, ob dies für Ihr Design akzeptabel ist oder ob die Ausrichtung der Formrolle angepasst werden sollte.

• Was ist das dünnste Wellnetz, das man herstellen kann?

  Gesamtdicke (Substratdicke + Wellungsamplitude): mindestens etwa 0,7 mm für Gewebe mit 0,10 mm Draht und 0,5 mm Amplitude.Das praktische Minimum wird durch den Durchmesser des Substratdrahtes bestimmt. Der Draht muss die Biegung an den Wellenspitzen ohne Bruch überstehenFür das erweiterte Metallsubstrat beträgt die Mindestdicke ca. 0,9 mm mit 0,15 mm Blech und 0,6 mm Amplitude.

• Schädigt der Wellenprozess die Maschenoberfläche?

  Nein Die Aufheizung der Oberflächen entlastet alle Oberflächenbelastungen durch BiegenDer Oberflächenzustand des fertigen Wellmasches entspricht dem Oberflächenzustand des flachen Substrats.

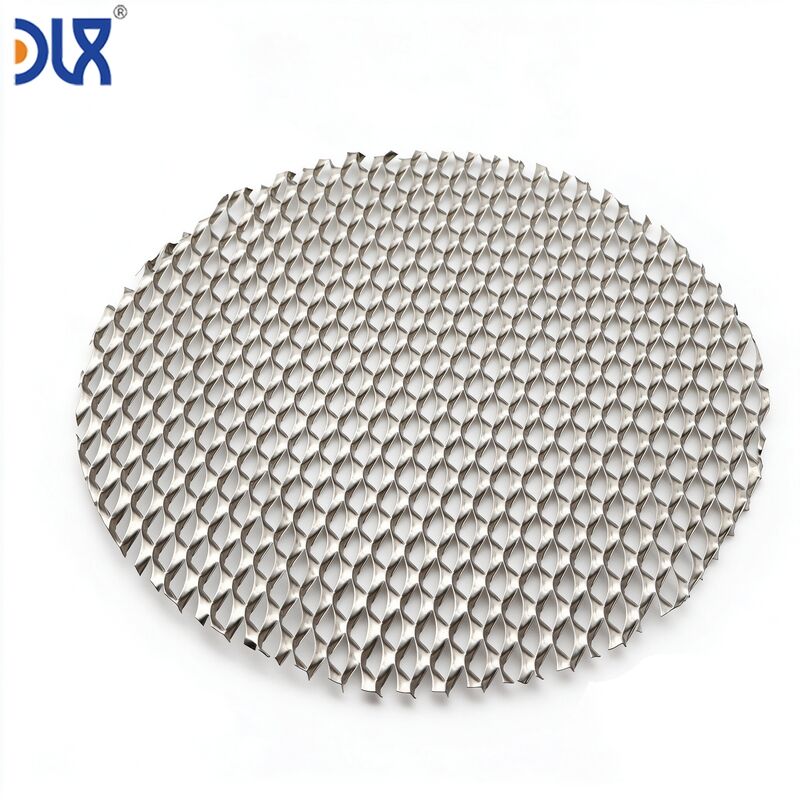

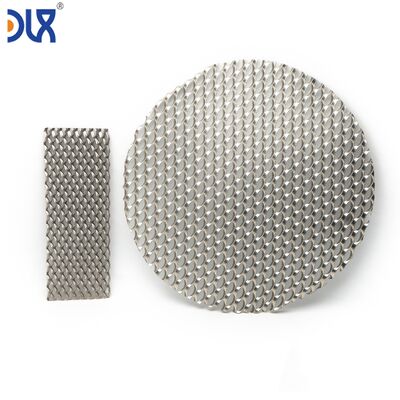

• Können Sie gewölbtes ausgedehntes Netz wie gewölbtes Gewebe produzieren?

  Ja. Expanded Nickel Mesh kann mit dem gleichen Formierungsprozess gewölbt werden. Der Hauptunterschied besteht darin, dass Expanded Mesh eine Richtungsfähigkeit hat. Das Diamantmuster hat eine Lang- und Kurzstreckenorientierung.Die Wellenkanäle sollten für maximale mechanische Integrität durch die Formrollen mit der LWD-Richtung ausgerichtet seinWir werden die optimale Ausrichtung während der Zeichnungsüberprüfung bestätigen.
