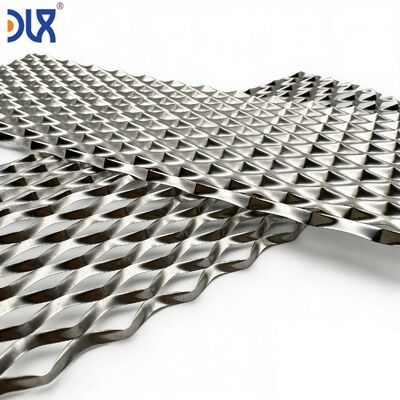

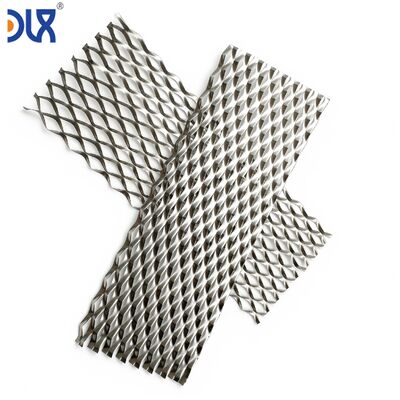

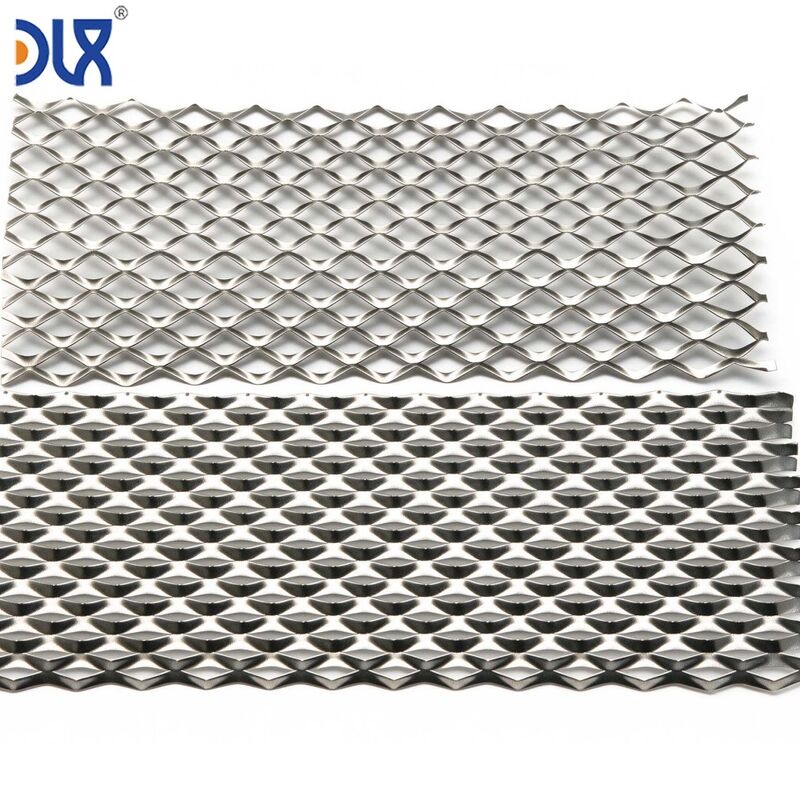

Streckgitter aus reinem Nickel – Fischschuppenmuster für Wasserstoff-Elektrolyse-Gasdiffusionsschichten

Nicht alle Elektrodenmaschen sollten gewebt sein.Erweiterte Nickelmaschen mit ihrem charakteristischen Diamantmuster in Fischschalen bietet eine grundlegend andere Reihe von Vorteilen: keine sich kreuzenden Drähte, um Kontaktwiderstand zu schaffen, keine Gewebe-Schnittstellen, um Gasblasen einzufangen, und eine flache, durchgängige Oberfläche, die die Kompressionslast gleichmäßig über die Membran verteilt.Bei Changzhou DLX Alloy Co.., Ltd., schneiden und strecken wir unser eigenes reines Nickelblech in expandierte Maschen in-houseund die endgültige Flachheit, um Ihrem Elektrolyzerzelldesign zu entsprechenVollständige Rückverfolgbarkeit von Schmelz-zu-Maschen auf jeder Sendung.

Optimieren für Ihre Zelle?Senden Sie uns Ihre Zielstromdichte, die Gasproduktion pro Zelle und den Membrantyp. Wir empfehlen eine anfängliche LWD, Strangbreite und offene Fläche, dann basierend auf Ihren Einzelzell-Testdaten iterieren.

• Keine Drähtkreuze gleichmäßiger elektrischer KontaktIn einem 40-maschigen Gewebe, das 1.600 Kontaktpunkte pro Quadratzentimeter entspricht, sind die Wellen, die an jedem Drahtkreuz angeschlossen sind, mit einer Widerstandsdichte verbunden.Jeder ist ein Mikroohm Widerstand, der sich über die Elektrodenfläche addiert.. Expandierte Maschen sind elektrisch kontinuierlich die Strömung fließt durch das Strangnetz, ohne dass eine Schnittstelle überschritten wird. Für Elektrolyseurstapel mit einem Ziel von < 1,8 V pro Zelle bei 500 mA/cm2Diese Mikroresistenzen werden beseitigt..
• Diamantgeometrie für die GasfreisetzungDie glattwandigen Diamantöffnungen von ausgedehnten Maschen werden durch den Dehnprozeß geformt, nicht durch die Lücke zwischen runden Drähten.Wasserstoff- und Sauerstoffblasen gleiten entlang der Strangwände und verlassen die Elektrodenlücke, ohne an scharfen Drähten-zu-Draht-Ecken festzuhaltenDies führt zu einem niedrigeren Blase-Überpotenzial, der über 300~400 mA/cm2 der vorherrschende Verlustmechanismus wird.
• Flachfläche ∼ gleichmäßige Kompression der Membran Das ausgedehnte Netz liegt flach, da es aus flachem Blech besteht.die Last verteilt sich gleichmäßig über die Membranoberfläche .
• Vollverhärtet tot flach, kein Springback¢ Nach der Ausdehnung wird das Netz in einer kontrollierten Atmosphäre in Lösung gegossen, um Kaltarbeit aus dem Schneiden und Dehnen zu entfernen.Das Netz kommt flach heraus und bleibt flach. Es krümmt sich nicht, wenn man es aufnimmt.Für automatisierte Stapelmontagelinien mit Roboter-Pick-and-Place ist diese Vorhersagbarkeit unerlässlich.
• Monolithisch Bei der Komprimierung können sich diese Drahtendenken verschieben, hervorstechen und an benachbarte Zellen ankommen.Expandierte Maschen haben keine Drahtenden. Es ist ein durchgehendes Stück Nickel.Die Schnittkanten sind glatt und stabil.
• Von unserem Nickelblech bis zu Ihrem Netz ̇ gleiche Anlage, gleiches QualitätssystemWir kontrollieren die Chemie, die Dicke, das Glühen und die Ausdehnung.Kein Subunternehmer hat eine Kontamination zwischen der Schmelze und Ihrer Elektrode eingeführt..

Die meisten ausgedehnten Maschen auf dem Markt beginnen mit gekauften Nickelblechen der Maschenhersteller hat keine Kontrolle über die Chemie, den Walzverlauf oder den Oberflächenzustand des Rohstoffs.Auf DLXDer Prozess beginnt mit unseren eigenen reinen Nickel-Ingots, die wir heiß zum Strippen rollen, kalt zu Ihrer spezifizierten Dicke rollen, bis zur Breite schneiden, die von Ihrem Ausbaustool benötigt wird,und strecken Sie auf unsere expandierende PresseDie gesamte Sequenz erfolgt in einer Einrichtung unter einem Qualitätssystem.

Warum spielt das eine Rolle für die Leistung des Elektrolysers?Denn die Oberflächenchemie der Nickelplatte vor dem Eintritt in die Expansionspresse bestimmt die Oberflächenchemie des fertigen MaschesWenn das Blatt mit Eisen verunreinigt war, das aus Stahlwalzen eines anderen Walzwerks stammt, ist dieses Eisen jetzt in die Oberfläche des Elektrodenmasches eingebettet.Es löst sich in den KOH-Elektrolyten über Hunderte von BetriebsstundenWir verhindern dies, indem wir das Walzen selbst durchführen, in einer Anlage, in der die Arbeiten nur Kontakt-Nickellegierungen walzen.

• 12,000 m2 integrierte Anlage- Schmelzen, Warmwalzen, Kaltwalzen, Schneiden, Ausdehnen, Glühen, Abflachen und Inspektion.
• Blattdicke 0,15 ∼0,50 mm; Strangbreite 0,4 ∼1,2 mm; LWD 1,5 ∼6,0 mm; individuell angepasste offene Fläche 30 ∼65%.
• ISO9001 mit vollständiger Rückverfolgbarkeit von Schmelz bis MaschenSGS-akkreditiert; BV- und TÜV-Inspektion verfügbar.

Quelle: DLX Alloy Produktkatalog.

Inspektion durch DritteSGS, BV oder TÜVKostenlose Probe von 5 Blättern für die erste Bewertung des Elektrolysers OEM.

Das hängt von der Zieldichte ab. Unter 300 mA/cm2 ist der Unterschied marginal.Das Management der Gasblasen wird zum vorherrschenden Verlustmechanismus, und die glattwandigen Diamantöffnungen des ausgedehnten Masches weisen typischerweise ein niedrigeres Blase-Overpotential von 15-30 mV auf als ein gleichwertiges gewebtes Maschen.Wir können beide Arten liefern geben Sie Ihre Zielstromdichte und wir werden empfehlen, oder wir können Probenblätter von jedem für Seite-an-Seite-Einzelzellen-Tests senden.

Ja, schicken Sie uns eine Probe Ihres aktuellen Netzes.Dann produzieren Sie erweiterte Maschen, um diese Parameter in Ihrer angegebenen Nickelqualität zu entsprechenDies ist ein häufiger erster Schritt, wenn die Hersteller von Elektrolyzern eine zweite Quelle qualifizieren.

Unser Ausdehnungswerkzeug ist aus Nickel-kompatiblen Materialien. This is one of the reasons we brought expanding in-house — third-party expanding shops using standard tool steel dies were introducing iron contamination that showed up in our customers' post-mortem electrode analysisWir haben diese Variable eliminiert.

Ja, das erweiterte Netz akzeptiert elektrodeponiertes Raney-Nickel, thermische Sprühkatalysatorbeschichtungen und Schlamm-beschichtete Katalysatorschichten.Die Beschichtungsdicke ist in der Regel besser einheitlichDie Diamantöffnungen sind groß genug, damit die Beschichtungslösung sauber abfließt.

Neue LWD- und Strangbreitenkombinationen erfordern neue Ausdehnungswerkzeuge, typischerweise ein Schneidgerät. Die Vorlaufzeit für Werkzeuge beträgt 3-4 Wochen.Wenn die Werkzeuginvestition erheblich istKontaktieren Sie uns mit Ihren Zielmaschenparametern und wir werden Ihnen innerhalb von 48 Stunden eine Machbarkeitsbewertung der Werkzeuge zur Verfügung stellen.
