| Markenbezeichnung: | DLX |
| Modellnummer: | Nickel-Kapillarrohre |
| Mindestbestellmenge: | 5kg |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |

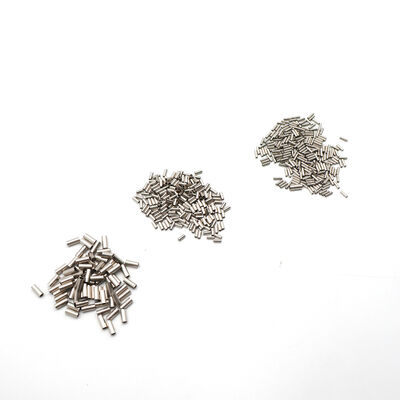

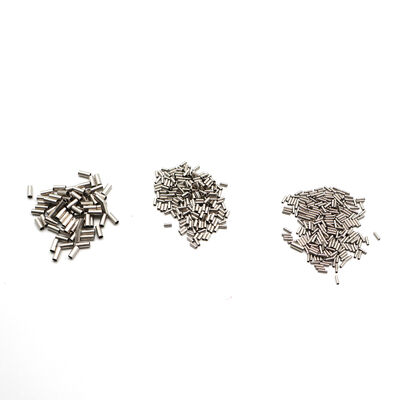

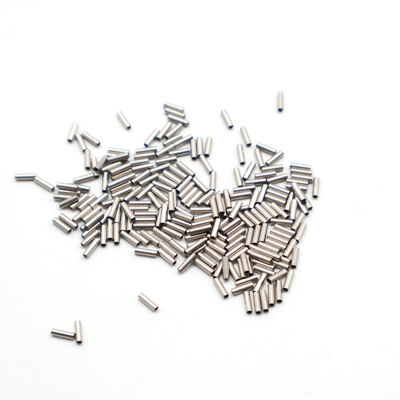

Eine universelle Nickelkapillare mit 90–120 HB eignet sich für Instrumentenluft und die Niederdruck-Chemikaliendosierung. Sie ist nicht geeignet für eine 5.000 psi Hydrauliksteuerleitung an einem Unterwasser-Bohrlochkopf, wo die Rohrwand dem Berstdruck bei 150 °C standhalten muss, während sie in gefördertem Wasser, gesättigt mit H₂S und CO₂, eingetaucht ist. Für diese Bedingungen liefert DLX Nickelkapillaren, die kaltgezogen aus durchstochenen Hohlkörpern über einen schwimmenden Dorn gezogen werden – keine Längsnaht, keine Schweißzone, keine Schwächeebene. Hergestellt nach ASTM B163 und ASME SB-163 für nahtlose Nickel-Wärmetauscher- und Kondensatorrohre, mit vollständigem EN 10204 3.1 MTC pro Charge und SGS-Drittanbieter-Verifizierung verfügbar. Dies ist nicht dieselbe Kapillare, die wir für die Labor-Gaschromatographie versenden. Sie ist speziell für den Einsatz in der Ölfeldindustrie konzipiert: hydraulische Betätigungsleitungen, chemische Injektionskapillaren, Bohrlochdruckmessleitungen und oberirdische Instrumentenrohre, bei denen ein Leck ein Sicherheitsereignis und keine Neukalibrierung darstellt.
| Parameter | Bereich | Toleranz |
|---|---|---|
| Außendurchmesser (OD) | 1,0 – 20 mm | ±0,05 mm |
| Wandstärke | 0,15 – 2,5 mm | Max. ±8 % Umfangsschwankung |
| Länge (gerade) | Bis zu 6 m | Schnitttoleranz ±2 mm |
| Länge (gerollt) | Bis zu 2.000 m (dünnwandig ≤ 3 mm OD) | Kontinuierliche Einzellänge, keine Orbitalnähte |
| Lieferzustand | Kaltgezogen; geglüht (90–120 HB) oder im Ziehzustand auf Anfrage | |
| Anwendbare Normen | ASTM B163 / ASME SB-163 (nahtlose Nickelrohre); ASTM B161, B725 als Referenz | |
Sonderkombinationen von Außendurchmesser und Wandstärke außerhalb des Standardbereichs auf Anfrage. Geben Sie bei der Anfrage den maximal zulässigen Betriebsdruck (MAWP) an, um die Wandstärkenbestätigung zu erhalten.
| Eigenschaft | Nahtlos (kaltgezogen) | Geschweißt (Längsnaht) |
|---|---|---|
| Berstdruck bei gleicher Wandstärke | 100 % des berechneten Werts — keine Naht-Herabstufung | Herabgestuft um 15–25 % — Nahtwirkungsgradfaktor 0,75–0,85* |
| Sauergasbetrieb (H₂S) | Keine SSC-Anfälligkeit — homogene Mikrostruktur | Schweißnaht-HAZ ist bevorzugter SSC-Initiationsort gemäß NACE MR0175 |
| Zyklische Druckermüdung | Keine mikroskopische Diskontinuität zur Rissausbreitung | Schweißnaht ist primärer Ermüdungsriss-Initiationsort |
| Wandgleichmäßigkeit (360°) | ±8 % — gesteuert durch schwimmenden Dorn | ±15 % — Schweißwulst erzeugt lokalisierte Dickstelle; HAZ kann dünner sein |
| Kosten pro Meter | 20–40 % Aufschlag — mehr Ziehstufen | Geringer — kontinuierliche Bandformung, höherer Durchsatz |
| Eignung für Öl & Gas | HPHT-Steuerleitungen, Unterwasser-Umbilicals, Sauergasbetrieb | Niederdruck-Betriebsluft, nicht kritische Leitungen |
| OD (mm) | Wand (mm) | Berechneter Berstdruck (MPa) | Berechneter Berstdruck (psi) | MAWP bei 4:1 SF (MPa) |
|---|---|---|---|---|
| 3,0 | 0,50 | 57 | 8.220 | 14,2 |
| 3,0 | 0,75 | 85 | 12.330 | 21,3 |
| 6,0 | 0,50 | 28 | 4.110 | 7,1 |
| 6,0 | 1,00 | 57 | 8.220 | 14,2 |
| 10,0 | 1,00 | 34 | 4.930 | 8,5 |
| 10,0 | 1,50 | 51 | 7.400 | 12,8 |
| 12,0 | 2,00 | 57 | 8.220 | 14,2 |
Berechnet nach Barlow-Formel: P = (2 * S * t) / D, wobei S = 170 MPa (Streckgrenze, geglühtes Ni200). Hydrostatischer Probedrucktest bis 1,5 * MAWP auf Anfrage erhältlich. Für Anwendungen, die einen höheren MAWP bei gleichem OD erfordern, geben Sie eine verdickte Wand an oder bestätigen Sie den maximalen Betriebsdruck bei der Anfrage.
| Umgebung | Bedingung | Ni200 | 316L Edelstahl |
|---|---|---|---|
| H₂S (Sauergas) | ≤ 1 psi Partialdruck, ≤ 150 °C | Kein SSC — immun gemäß NACE MR0175-Definition | Anfällig für SSC in HAZ — erfordert Wärmebehandlung nach dem Schweißen |
| CO₂ (Süßwasserkorrosion) | Gelöstes CO₂, pH 4–5, ≤ 100 °C | Korrosionsrate< 0,01 mm/Jahr | 0,1–0,5 mm/Jahr — Lochfraßrisiko an Schweißnähten |
| Chlorid-SCC | > 1.000 ppm Cl⁻, > 60 °C | Immun — kein Chlorid-SCC-Mechanismus in reinem Nickel | Anfällig oberhalb von 60 °C — insbesondere an Schweißnähten und kaltverformten Bereichen |
| Gefördertes Wasser | 50.000–200.000 ppm TDS, 80–150 °C | Allgemeine Korrosion< 0,02 mm/Jahr | Loch- und Spaltkorrosion — nicht empfohlen ohne Hemmung |
| Norm | Titel | Relevanz für Nickelkapillaren |
|---|---|---|
| ASTM B163 | Nahtlose Nickel- und Nickellegierungsrohre für Kondensatoren und Wärmetauscher | Primärnorm — regelt direkt nahtlose Nickelkapillarrohre für Druckbehälter und Wärmeübertragungsanwendungen. Dies ist die richtige Norm für Öl- und Gas-Kapillaren. |
| ASME SB-163 | Nahtlose Nickel- und Nickellegierungsrohre für Kondensatoren und Wärmetauscher (ASME Boiler & Pressure Vessel Code Edition) | Druckbehältercode-Äquivalent von ASTM B163. Erforderlich, wenn die Kapillare Teil eines Drucksystems nach ASME Section VIII oder B31.3 ist. |
| ASTM B161 | Nahtlose Nickelrohre und -rohre | Anwendbar für nahtlose Nickelrohre mit größerem Durchmesser und dickerer Wandstärke. Referenz, wenn die Kapillarabmessungen sich der Größenordnung von Kleinrohrleitungen nähern. |
| ASTM B725 | Geschweißte Nickel- und Nickel-Kupferlegierungsrohre | Referenznorm für geschweißte Alternativen. DLX-Kapillaren sind nahtlos und übertreffen die Integritätsanforderungen dieser Norm. |
| NACE MR0175 / ISO 15156 | Materialien für den Einsatz in H₂S-haltigen Umgebungen in der Öl- und Gasförderung | Nickel 200 (UNS N02200) ist für den Sauergasbetrieb ohne Anfälligkeit für Umweltrissbildung akzeptabel. |
ASTM B163 ist die richtige und direkt anwendbare Norm für nahtlose Nickelkapillarrohre. ASTM A240 (Edelstahlblech) und ASTM A182 (geschmiedete Stahlfittings) sind nicht auf Nickelkapillarrohre anwendbar — sie regeln völlig andere Materialfamilien und Produktformen. DLX zertifiziert nach B163-Chemikalien- und mechanischen Grenzwerten bei jeder Lieferung.
| Legierung | Ni-Gehalt | Eignung für Öl & Gas | Referenzpreis (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6 % | Standard — hydraulische Steuerleitungen, chemische Injektion, oberirdische Instrumentenrohre | 62 – 70 |
| Ni201 | ≥ 99,0 % (C ≤ 0,02 %) | Hochtemperatur — Bohrloch-Sensorleitungen, Dampfbeheizung, Fackel-Pilotleitungen über 315 °C | 66 – 75 |
| N4 | ≥ 99,9 % (Ni+Co) | Kritische Anwendungen — Unterwasser-Bohrlochkopf-Steuerleitungen, H₂S-reiche Sauergasumgebungen | 82 – 92 |
| N6 | ≥ 99,5 % (Ni+Co) | Allgemeine Nutzung — pneumatische Steuerleitungen, nicht kritische Instrumentenluft, Schutzrohre | 52 – 60 |
Preise FOB Shanghai, Bestellungen von 5–500 kg. Volumenpreise für Jahresverträge. MOQ: 5 kg. SGS-Drittanbieterinspektion auf Anfrage erhältlich. Standardlieferung 7–25 Werktage.
| Element | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9 % | ≥ 99,5 % | — | — |
| Ni | — | — | ≥ 99,2 % | ≥ 99,0 % |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Quelle: DLX Alloy Produktkatalog. EN 10204 3.1 MTC mit vollständiger Zusammensetzung bei jeder Lieferung enthalten. SGS-Drittanbieter-Verifizierung verfügbar.
| Eigenschaft | Wert | Einheit |
|---|---|---|
| Zugfestigkeit (Rm) | ≥ 462 | MPa |
| Dehnung (A5) | ≥ 35 | % |
| Härte | 90 – 120 | HB (geglüht) |
| Elastizitätsmodul (Schermodul) | ~ 76 | GPa (KN/mm²) |
| Dichte | 8,89 | g/cm³ |
| Schmelzpunkt | 1435 – 1446 | °C |
| Curie-Temperatur | 358 | °C |
| Maximale Betriebstemperatur | 600 | °C |
| Elektrischer Widerstand (20 °C) | 0,096 * 10⁻⁶ | Ω·m |
| Wärmeleitfähigkeit | 70,2 | W/m·K |
| Wärmeausdehnungskoeffizient (20–100 °C) | 13,3 * 10⁻⁶ | m/m·°C |
| Spezifische Wärme | 456 | J/kg·°C |
| Rohrkonstruktion | Nahtlos — kaltgezogen über Dorn, keine Längsnaht | |
| Materialnorm | ASTM B163 / ASME SB-163; NACE MR0175 Referenz | |
Quelle: DLX Alloy Produktkatalog. Curie-Temperatur 358 °C aus veröffentlichten physikalischen Nickel-Eigenschaftsdaten. EN 10204 3.1 MTC mit jeder Lieferung.
| Parameter | Standardbereich | Hinweise |
|---|---|---|
| Legierungen | Ni200, Ni201, N4, N6 | Monel für Meerwasserbetrieb erhältlich |
| Konstruktion | Nahtlos, kaltgezogen | Keine Längsnaht — HPHT-fähig |
| OD-Bereich | 1,0 – 20 mm | ±0,05 mm Toleranz |
| Wandstärke | 0,15 – 2,5 mm | MAWP für Wandstärkenbestätigung angeben |
| Länge | Gerade bis 6 m; gerollt bis 2.000 m | Gerollt für dünnwandige Rohre ≤ 3 mm OD |
| Normen | ASTM B163 / ASME SB-163; NACE MR0175 | Vollständige Materialzertifizierung pro Charge |
| Drittanbieter-Prüfung | SGS akzeptiert | Bei Anfrage arrangieren |
| MOQ | 5 kg | Muster für Druckqualifizierung verfügbar |
Über DLX — Nickelkapillaren nach den Normen, die Ihre Ingenieure tatsächlich prüfenChangzhou DLX Alloy Co., Ltd. zertifiziert seine nahtlosen Nickelkapillaren nach ASTM B163 und ASME SB-163 — nicht, weil diese Normen autoritativ klingen, sondern weil sie die Normen sind, die tatsächlich nahtlose Nickelrohre für Druckbehälter- und Wärmeübertragungsanwendungen regeln. Einkaufsingenieure und Drittanbieterinspektoren in der Öl- und Gasindustrie kennen den Unterschied zwischen B163 (Nickelrohr) und A240 (Edelstahlblech). Seit 2002 fertigt unsere 12.000 m² große, auf Nickel spezialisierte Anlage in Changzhou nahtlose Nickelrohre für Upstream-, Midstream- und Downstream-Anwendungen in der Öl- und Gasindustrie — von Unterwasser-Hydrauliksteuerleitungen bis hin zu oberirdischen Instrumentenrohren in Raffinerien. ISO9001-zertifiziert, 500 Tonnen monatliche Kapazität, beliefert Kunden im Energiesektor in über 40 Ländern. Jede Lieferung enthält ein chargenspezifisches EN 10204 3.1 MTC mit dokumentierter gemessener Chemie und mechanischen Eigenschaften im Vergleich zu den Spezifikationsgrenzwerten von ASTM B163.Häufig gestellte Fragen
ASTM B163 regelt nahtlose Nickel- und Nickellegierungsrohre für Kondensatoren und Wärmetauscher — dies ist die richtige Norm für Nickelkapillaren in jeder Druckbehälter- oder Wärmeübertragungsanwendung. ASTM A240 regelt Edelstahlbleche, -platten und -bänder — nicht Rohre und nicht Nickel. ASTM A182 regelt geschmiedete legierte Stahlrohrflansche und -fittings — nicht Kapillarrohre und nicht Nickel. Die Angabe von A240 oder A182 bei einem Nickelkapillarprodukt ist ein Fehler in der Materialspezifikation. DLX zertifiziert pro Charge nach B163 bei jeder Lieferung.
F: Welchen Druckwert kann ich für einen gegebenen OD und eine gegebene Wandstärke erwarten?
F: Liefern Sie SGS- oder andere Drittanbieterinspektionen?
F: Können Sie gerollte Kapillaren für lange Unterwasser-Umbilical-Leitungen liefern?
