5s
+1
Submission successful!
|
| Markenbezeichnung: | DLX |
| Modellnummer: | Reines Nickel-Metall |
| Mindestbestellmenge: | 15 kg |
| Zahlungsbedingungen: | L/C, T/T, Western Union, VTB |
| Lieferfähigkeit: | 500 Tonnen pro Monat |
Draht bricht auf zwei Arten: Er reißt, wenn er sich nicht mehr verformen kann, oder er korrodiert, bis der tragende Abschnitt verschwindet. Beide Ausfälle sind bereits in der Kristallstruktur vorprogrammiert, bevor der Draht gezogen wird. Das kubisch-flächenzentrierte Gitter von reinem Nickel hält 12 Gleitsysteme für die Verformung bereit – deshalb dehnt sich dieser Draht um ≥35 % ohne Kaltverfestigung bis zum Bruch, und deshalb behält er seine Zähigkeit bei niedrigen Temperaturen, wo kubisch-raumzentrierte Metalle spröde werden. Korrosionsbeständigkeit vervollständigt das Paar: ein stabiler Passivfilm, der sich nach Oberflächenschäden wieder bildet, auf Draht von 0,025 mm bis 10 mm, auf Lager für sofortige Lieferung.
| Durchmesser | Toleranz | Typische Lieferform |
|---|---|---|
| 0,025 mm (ultrafein) | ±0,003 mm | Spule, Endloslänge |
| 0,05–0,5 mm | pro Zeichnung | Spule, Endloslänge |
| 0,5–10 mm | pro Zeichnung | Spule, Endloslänge |

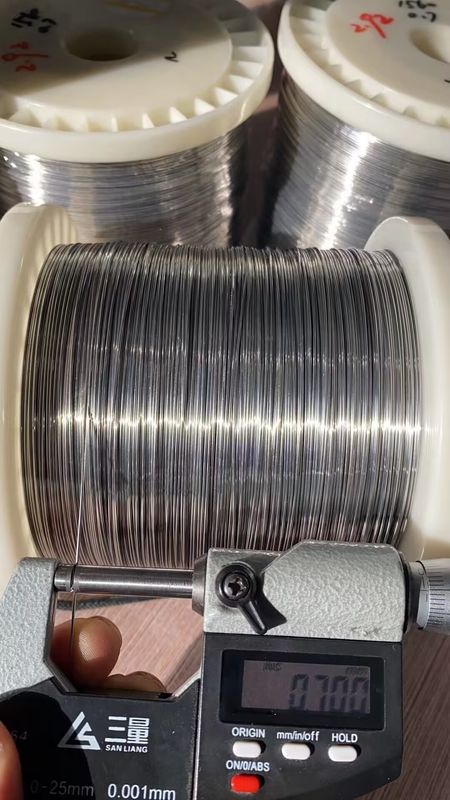

Durchmesser laservermessen auf jeder Spule; Toleranz bei Durchmessern über 0,05 mm wird vor der Produktion gemäß Zeichnung bestätigt.
Kubisch-flächenzentrierte Metalle verformen sich durch Gleiten auf dicht gepackten Ebenen. Mit 12 aktiven Gleitsystemen verteilt ein FCC-Draht die Spannung um, anstatt sie zu konzentrieren – der Mechanismus hinter der geglühten Dehnung von ≥35 % und der sicheren Formgebung bis zu ultrafeinen Durchmessern.
| Eigenschaft | FCC-Reinnickel | BCC-Metalle (z. B. Eisen, Stahl) |
|---|---|---|
| Aktive Gleitsysteme | 12 – Spannung verteilt sich leicht | Weniger effektiv – Spannung lokalisiert sich |
| Duktiler-spröder Übergang | Keiner | Vorhanden bei niedriger Temperatur |
| Tieftemperaturzähigkeit | Beibehalten | Sinkt mit der Temperatur |
| Umformbarkeit | Hoch – gut zum Ziehen und Wickeln geeignet | Niedriger bei feinen Durchmessern |
Deshalb wird Nickeldraht und nicht Stahldraht spezifiziert, wenn feine Durchmesser auf Biegen, kalte Umgebungen und Korrosion treffen.
BCC-Metalle verlieren bei fallender Temperatur ihre Schlagzähigkeit; FCC-Nickel nicht. Reinnickel behält seine Duktilität bei kryogenen Temperaturen, was FCC-Nickeldraht zu einer zuverlässigen Wahl für Instrumentierung und Heizelemente in Kaltketten-, LNG- und kältebezogenen Geräten macht.
| Zustand | Verhalten |
|---|---|
| Raumtemperatur | ≥35 % Dehnung, 90–120 HB geglüht |
| Minusgradeinsatz | FCC – Zähigkeit erhalten, kein Übergang |
| Zyklisches Biegen | Gleiten verteilt die Spannung; Kaltverfestigung durch Wahl des Anlasszustands gesteuert |
| Korrosive Atmosphäre | Passivfilm bildet sich nach Oberflächenschäden neu |
Nickels stabiler Passivfilm widersteht Industrieatmosphären, Kondensation und leichter chemischer Einwirkung, während der spezifische Widerstand bei 0,096 µΩ·m (20 °C) konstant bleibt – vorhersagbares Verhalten für Heizungen, Sensoren und Sicherungen, die nicht driften dürfen.
| Eigenschaft | Wert |
|---|---|
| Spezifischer Widerstand (20 °C) | 0,096 µΩ·m |
| Wärmeleitfähigkeit | 70,2 W/m·K |
| Curie-Temperatur | 358 °C |
| Schmelzpunkt | 1435–1446 °C |
| Korrosionsmodus | Passivfilm, selbstheilend |
| Güte | Ni-Gehalt | Beste Anwendung | Referenzpreis (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99,9 % | Vakuum-Elektronik | 420–480 |
| Ni201 | ≥99,0 % | Hochtemperatur-Einsatz | 350–390 |
| Ni200 | ≥99,2 % | Batterie, Chemie | 340–380 |
| N6 (NP2) | ≥99,5 % | Industrielle Korrosion | 300–340 |
FOB China Hafen, abhängig von Spulengröße und Menge. Endgültiges Angebot pro Zeichnung.
Quelle: DLX Produktkatalog, Familie Reinnickel (Güten N4 / N6 / Ni200 / Ni201).
| Element (Gew.-%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99,9 | 99,5 | — | — |
| Ni | — | — | ≥99,0 | ≥99,2 |
| C | ≤0,01 | ≤0,10 | ≤0,02 | ≤0,15 |
| Cu | ≤0,015 | ≤0,10 | ≤0,25 | ≤0,25 |
| Si | ≤0,03 | ≤0,10 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| Fe | ≤0,04 | ≤0,10 | ≤0,40 | ≤0,40 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| P | ≤0,001 | ≤0,002 | — | — |
| Mg | ≤0,01 | ≤0,10 | — | — |
| Eigenschaft | Wert |
|---|---|
| Dichte | 8,908 g/cm³ |
| Schmelzpunkt | 1435–1446 °C |
| Curie-Temperatur | 358 °C |
| Zugfestigkeit (geglüht) | ≥462 MPa |
| Dehnung (geglüht) | ≥35 % |
| Härte (geglüht) | 90–120 HB |
| Schermodul | ≈76 GPa |
| Elektrischer Widerstand | 0,096 µΩ·m (20 °C) |
| Wärmeleitfähigkeit (Ni200) | 70,2 W/m·K |
| Artikel | Detail |
|---|---|
| Form | Feiner Draht auf Spule, Endloslänge |
| Durchmesser | 0,025–10 mm |
| Kristallstruktur | FCC (kubisch-flächenzentriert) |
| Anlasszustand | Geglüht (M) / halbhart / hart, je nach Wickel- und Umformprozess |
| Oberfläche | Sauber, oxidkontrolliert; blank oder matt |
| Verpackung | Kunststoffspule + Feuchtigkeitsschutzfolie + Exportkarton |
Struktur und Zusammensetzung werden überprüft, nicht angenommen. Jede Schmelze wird auf Zusammensetzung gegen Grenzwerte geprüft; jede Spule wird laservermessen auf Durchmesser und Ovalität mit Oberflächeninspektion nach dem Glühen. Chargen werden für Zugfestigkeit, Dehnung und Härte beprobt, und ein EN 10204 3.1 MTC wird auf Anfrage ausgestellt.
Der Draht wird unter kontrollierter Spannung auf Kunststoffspulen gewickelt, in Feuchtigkeitsschutzfolie eingewickelt und in Exportkartons verpackt; Spulen-IDs und Chargennummern sind auf die Schmelze zurückführbar. Lagernde Durchmesser werden in 3–7 Tagen versandt, kundenspezifische Zeichnungen in 15–25 Tagen. Kostenlose 0,5 kg Muster werden innerhalb von 3–5 Tagen versandt.
Das Verständnis der Kristallstruktur ist der Ausgangspunkt für die Ingenieurskunst von DLX Alloy. Seit 2002 kontrollieren unsere Metallurgen das Schmelzen, Walzen, Ziehen und Glühen in einer 12.000 m² großen Nickel-Einzelfabrik – sie steuern Korngröße, Anlasszustand und Oberfläche, damit das FCC-Gitter das liefert, was das Datenblatt verspricht. ISO9001 und SGS-zertifiziert, 1.200 Tonnen Jahreskapazität, und jede Spule ist auf ihre Schmelze zurückführbar.
FCC-Nickel verformt sich über 12 Gleitsysteme, was eine Dehnung von ≥35 % und keinen duktil-spröden Übergang ermöglicht – es biegt, wickelt und formt sich ohne spröden Bruch, selbst bei niedrigen Temperaturen.
Ja. FCC-Metalle behalten ihre Zähigkeit bei Temperaturen unter dem Gefrierpunkt, im Gegensatz zu BCC-Stählen – geeignet für Kaltketten-, LNG-nahe und Kühlanlagen.
Die Mindestbestellmenge (MOQ) beträgt 5 kg. Ein kostenloses 0,5 kg Muster ist für N6 und Ni200 erhältlich; Muster für N4 und Ni201 werden berechnet und mit Ihrer ersten Bestellung über 50 kg erstattet.
0,025–10 mm aus der Reinnickel-Familie; lagernde Durchmesser werden in 3–7 Tagen versandt, kundenspezifische Zeichnungen in 15–25 Tagen.
Ja. Ein EN 10204 3.1 MTC mit vollständiger chemischer Zusammensetzung und mechanischen Prüfergebnissen ist pro Charge erhältlich.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
