| Markenbezeichnung: | DLX |
| Modellnummer: | Rohr aus reinem Nickel |
| Mindestbestellmenge: | 50kg |
| Preis: | $20-$30/kg |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 500 Tonnen pro Monat |

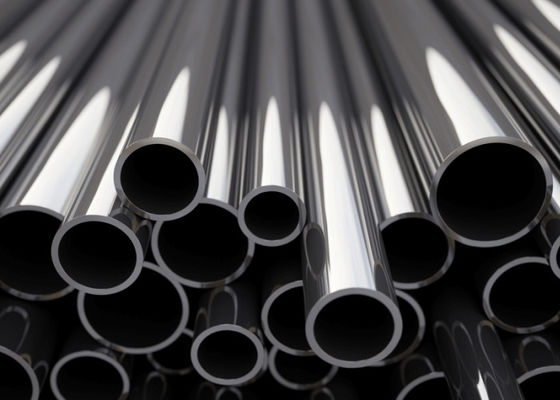

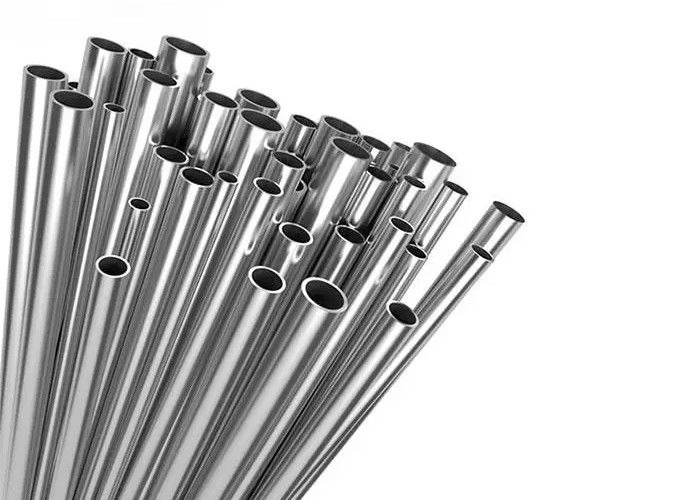

Flugzeugrohre transportieren mehr als nur Flüssigkeit — sie transportieren Zertifizierungsrisiken. Ein Rohr, das in der Höhe versprödet, in Hydraulikflüssigkeit korrodiert oder seinen Drucktest nicht besteht, legt ein ganzes Programm lahm, nicht nur eine Komponente. Dieses hochreine Nickelrohr ist für genau diese Disziplin konzipiert: FCC-Struktur ohne duktil-spröde Übergang für Tieftemperaturanwendung, eine passive Schicht, die Hydraulik- und Enteisungsumgebungen widersteht, und nahtlose Konstruktion gemäß ASTM B161. Außendurchmesser, Wandstärke und Länge werden nach Ihrer Zeichnung angepasst, sodass das Rohr zu Ihrer Leitung passt — nicht umgekehrt.
| Abmessung | Bereich | Hinweis |
|---|---|---|
| Außendurchmesser | gemäß Zeichnung | Metrische und Zoll-Serien |
| Wandstärke | gemäß Zeichnung | Dünnwandig bis dickwandig |
| Länge | gemäß Zeichnung | Gerade Rohre, zugeschnitten |
| Oberfläche | Blankgeglüht / gebeizt | Pro Anwendung |
| Endbearbeitung | Rechtwinklig geschnitten, entgratet | gemäß Zeichnung |
Kundenspezifische Größen werden vor der Produktion anhand der Zeichnung bestätigt; Maßtoleranzen folgen dem anwendbaren ASTM-Standard.
Rohre sind eine Druckgrenze: Die Schweißnaht ist ihre schwächste Stelle. Nahtlose Nickelrohre eliminieren die Längsnaht vollständig und damit Schwankungen der Eigenschaften in der Schweißzone und den damit verbundenen Inspektionsaufwand.
| Faktor | Nahtlos (ASTM B161) | Geschweißt |
|---|---|---|
| Längsnaht | Keine | Vorhanden |
| Verhalten bei Druckzyklen | Einheitliche Eigenschaften im gesamten Umfang | Schweißzone ist der Ermüdungsfokus |
| Inspektion | Einfacherer Zertifizierungsweg | Schweiß-NDE erforderlich |
| Bevorzugt in der Luft- und Raumfahrt | Bevorzugt für Druckleitungen | Beschränkt auf Niederdruckanwendungen |
Der zulässige Arbeitsdruck für dünnwandige Rohre folgt der Formel P = 2·S·t / D (Barlow-Formel). Die unten aufgeführten Beispielwerte verwenden S = 100 MPa als angenommene Konstruktionsspannung — die endgültige zulässige Spannung muss Ihrem Systemcode (z. B. ASME B31.3) entsprechen:
| OD | Wand (t) | P = 2·S·t / D (S = 100 MPa) |
|---|---|---|
| 6,35 mm (1/4 Zoll) | 1,0 mm | ≈31,5 MPa |
| 6,35 mm (1/4 Zoll) | 0,5 mm | ≈15,7 MPa |
| 12,7 mm (1/2 Zoll) | 1,5 mm | ≈23,6 MPa |
| 12,7 mm (1/2 Zoll) | 1,0 mm | ≈15,7 MPa |
Der Druckwert skaliert linear mit der Wandstärke und umgekehrt mit dem Durchmesser — eine dickere Wand erhöht den Druck, eine größere Bohrung verringert ihn.
FCC-Nickel behält seine Zähigkeit bei Temperaturen unter Null, wo BCC-Stähle spröde werden, und seine passive Schicht widersteht den Flüssigkeiten, denen ein Flugzeugrohr im Betrieb ausgesetzt ist.
| Anforderung | Reaktion des Nickelrohrs |
|---|---|
| Tieftemperaturzähigkeit | FCC — kein duktil-spröder Übergang |
| Einwirkung von Hydraulik-/Enteisungsflüssigkeiten | Stabile passive Schicht, korrosionsbeständig |
| Salzhaltige Luft (Küstenbetrieb) | Beständig gegen Lochfraß durch Chloride bei hoher Reinheit |
| Druckzyklen | Nahtlos, gleichmäßiger Querschnitt |
| Standard | Geltungsbereich |
|---|---|
| ASTM B161 | Nahtlose Rohre und Röhren aus Nickel und Nickellegierungen |
| ASTM B163 | Kondensator- und Wärmetauscherrohre |
| ASTM B725 | Geschweißte Rohre aus Nickel und Nickellegierungen |
Die Auswahl des Standards hängt von der Anwendung ab; nahtlose B161 sind Standard für Druckleitungen in der Luft- und Raumfahrt.
| Güteklasse | Ni-Gehalt | Beste Anwendung | Referenzpreis (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99,9% | Vakuum-Elektronik | 420–480 |
| Ni201 | ≥99,0% | Hochtemperatur-Anwendung | 350–390 |
| Ni200 | ≥99,2% | Batterie, Chemie | 340–380 |
| N6 (NP2) | ≥99,5% | Industrielle Korrosion | 300–340 |
FOB China Hafen, abhängig von Größe und Menge. Endgültiges Angebot pro Zeichnung.
Quelle: DLX Produktkatalog, Familie reines Nickel (Güteklassen N4 / N6 / Ni200 / Ni201).
| Element (Gew.-%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99,9 | 99,5 | — | — |
| Ni | — | — | ≥99,0 | ≥99,2 |
| C | ≤0,01 | ≤0,10 | ≤0,02 | ≤0,15 |
| Cu | ≤0,015 | ≤0,10 | ≤0,25 | ≤0,25 |
| Si | ≤0,03 | ≤0,10 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| Fe | ≤0,04 | ≤0,10 | ≤0,40 | ≤0,40 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| P | ≤0,001 | ≤0,002 | — | — |
| Mg | ≤0,01 | ≤0,10 | — | — |
| Eigenschaft | Wert |
|---|---|
| Dichte | 8,908 g/cm³ |
| Schmelzpunkt | 1435–1446 °C |
| Curie-Temperatur | 358 °C |
| Zugfestigkeit (geglüht) | ≥462 MPa |
| Dehnung (geglüht) | ≥35% |
| Härte (geglüht) | 90–120 HB |
| Schermodul | ≈76 GPa |
| Elektrischer Widerstand | 0,096 μΩ·m (20 °C) |
| Wärmeleitfähigkeit (Ni200) | 70,2 W/m·K |
| Artikel | Detail |
|---|---|

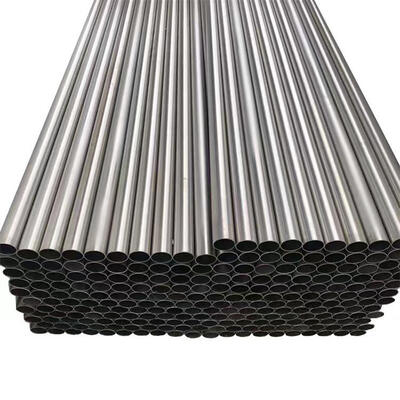

| Form | Nahtloses gerades Rohr, zugeschnitten; geschweißt auf Anfrage |
| Abmessungen | OD, Wandstärke und Länge gemäß Zeichnung (metrisch / Zoll) |
| Temper | Geglüht (M) / halbhart / hart |
| Oberfläche | Blankgeglüht oder gebeizt |
| Endbearbeitung | Rechtwinklig geschnitten, entgratet |
| Verpackung | Endkappen + Feuchtigkeitsschutz + Holzkiste |
Druckgrenzen werden verifiziert, nicht angenommen. Rohre werden auf OD, Wandstärke und Ovalität geprüft; hydrostatische oder pneumatische Prüfungen erfolgen gemäß anwendbarem Standard, Wirbelstromprüfung auf Anfrage. Die chemische Zusammensetzung ist pro Schmelze festgelegt, Chargen werden auf Zugfestigkeit und Härte geprüft, und ein EN 10204 3.1 MTC wird auf Anfrage ausgestellt.
Die Rohre sind mit Endkappen zum Schutz der Bohrung versehen, in Feuchtigkeitsschutzfolie eingewickelt und in Holzkisten verpackt; Chargennummern sind auf die Schmelze und den Schmelzdatensatz zurückführbar. Kundenspezifische Größen werden in 15–25 Tagen produziert, und kostenlose 0,5 kg Muster werden innerhalb von 3–5 Tagen versandt.
Eine Mühle, jede Form: Changzhou DLX Alloy zieht, walzt und veredelt Nickellegierungen in Draht-, Band-, Stangen- und Rohrform unter einem Dach von 12.000 m² — so kann ein Luft- und Raumfahrtprogramm konsistente Chemie für seine gesamte Materialliste von einem einzigen Nickel-Lieferanten beziehen. Seit 2002, mit ISO9001 und SGS-Zertifizierung und 1.200 Tonnen Jahreskapazität, läuft unsere Prozesskette vom Schmelzen bis zur Endkontrolle, und jede Charge ist rückverfolgbar bis zu ihrer Schmelze.
Für Druckleitungen in der Luft- und Raumfahrt eliminiert nahtlos nach ASTM B161 die Längsnaht und ihren Ermüdungsfokus. Geschweißt (ASTM B725) ist auf Niederdruckanwendungen beschränkt.
OD, Wandstärke und Länge gemäß Zeichnung, in metrischen oder Zoll-Serien, zugeschnitten mit rechtwinkligen, entgrateten Enden.
MOQ beträgt 5 kg. Eine kostenlose 0,5 kg Probe ist für N6 und Ni200 erhältlich; N4 und Ni201 Proben werden berechnet und mit Ihrer ersten Bestellung über 50 kg erstattet.
Maßprüfung, hydrostatische/pneumatische Prüfung gemäß Standard, Wirbelstromprüfung auf Anfrage und ein EN 10204 3.1 MTC mit Zusammensetzungs- und mechanischen Ergebnissen pro Charge.
Die FCC-Struktur hat keinen duktil-spröden Übergang — die Zähigkeit bleibt bei niedrigen Temperaturen erhalten — und die passive Schicht widersteht Hydraulikflüssigkeit, Enteisungsmitteln und salzhaltiger Luft.
