34.5mm Breitflächig 2P Nickelstreifen Double-Span-Serie-Brücke für Staggered 18650 Batterie Konfigurationen

34.5 mm ist ungefähr doppelt so groß wie die Standard-Einzelzellweite von 18,5 – 19,5 mm.Es wird verwendet, wenn sich ein Nickelverbindung über eine Zellposition erstrecken muss, um die nächste zu erreichen., Serienverbindungen zwischen physikalisch getrennten parallelen Gruppen oder Konstruktionen, bei denen eine thermische Barriere oder eine strukturelle Rippe zwischen den beiden verbundenen Zellen liegt.Statt die Hand zu löten, ein Sprungdraht über die Lücke, der vorgeformte 34,5 mm Streifen bietet eine starre, wiederholbare Brücke mit gleichbleibender Schweißqualität an beiden Enden.

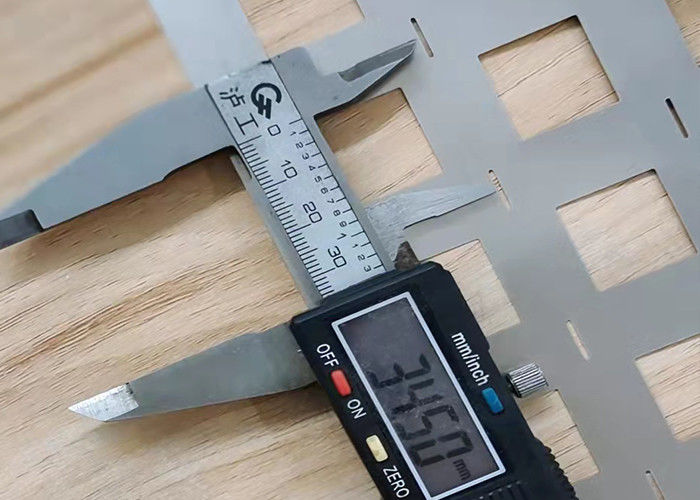

34.5 mm entspricht zwei Standard-Zelldurchmesser von 18650 (2 * 18,25 mm Nennwert, bereinigt um die geringe Lücke zwischen den Zellen in einem Halter).Dieser Tonhöhe landet die Schweiß Tabs direkt auf der Mitte von Zelle 1 und Zelle 3 in einem linearen ArrayWenn Ihr Layout eine andere Doppelspannweite erfordert, sagen wir 37mm für 21700 Zellen, können wir eine benutzerdefinierte Matrix schneiden.Geben Sie uns Ihre Zentrum-zu-Zentrum-Messung und wir bestätigen die Machbarkeit innerhalb von 24 Stunden.

Die 34,5mm-Matrize wird in unserer Werkzeugbibliothek aufbewahrt, aber die Produktionsläufe werden auf Basis der Nachfrage geplant.Wir können innerhalb von 3-7 Werktagen liefern.- Wenn ein neuer Stempellauf erforderlich ist, beträgt die Vorlaufzeit 7~10 Werktage.

Die Brücke selbst ergänzt eine kurze Länge des Nickelleiters ≈ etwa 15 mm länger als ein Standard-Single-Pitch-Anschluss. Bei 0,096 μΩ·m Widerstand und einem typischen 0,15 mm * 5 mm Brückenquerschnitt,Dies ergänzt den Serienwiderstand um etwa 1,9 Mio. Ohm – vernachlässigbar im Zusammenhang mit einem Batteriepaket, bei dem der interne Widerstand der einzelnen Zelle 20-50 Mio. Ohm beträgt.Die Schweißqualität an den Tabs ist identisch mit dem Standard-Pitch-Band, weil die Tab Geometrie, Material und Oberfläche unverändert.

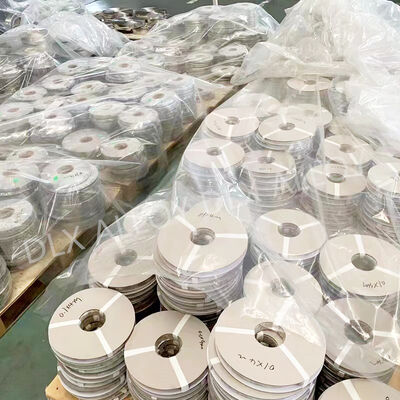

Ja, die gleiche Matrize stempelt N4, N6, Ni200 und Ni201 Streifen, nur ändert sich die Eingangsspule.Wenn Ihre Brücken in der Serie der Meeresfeuchtigkeit oder salzhaltiger Luft ausgesetzt sind (häufig in Außenpackungen, in denen die Brücke entlang des Außenbereichs der Packung verläuft), N4 bei 99,9% Ni mit Fe ≤ 0,04% liefert die höchste Korrosionsmarge.
