| Markenbezeichnung: | DLX |
| Modellnummer: | Art Thermoelementleitung K MI |
| Mindestbestellmenge: | 50 |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 100000 Meter im Monat |

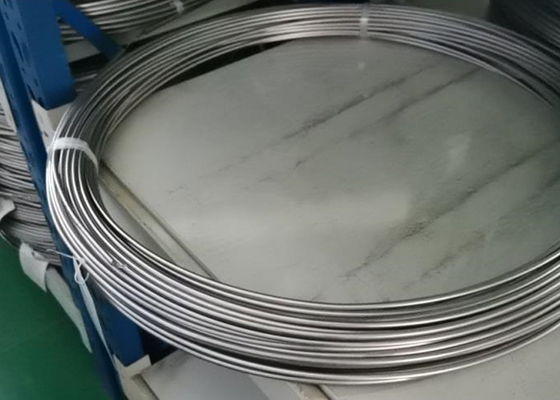

Typ K SS310 MI 3,2mm Mineralisolierte Leitung für Öl und Gas

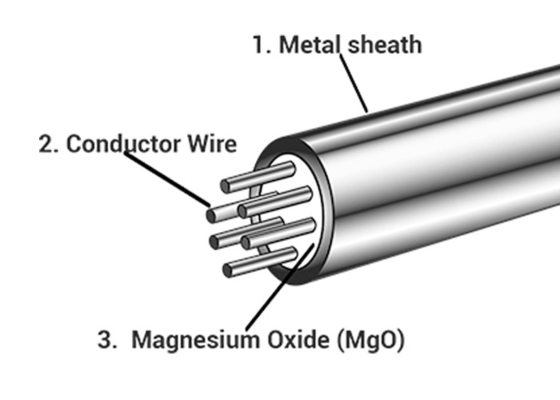

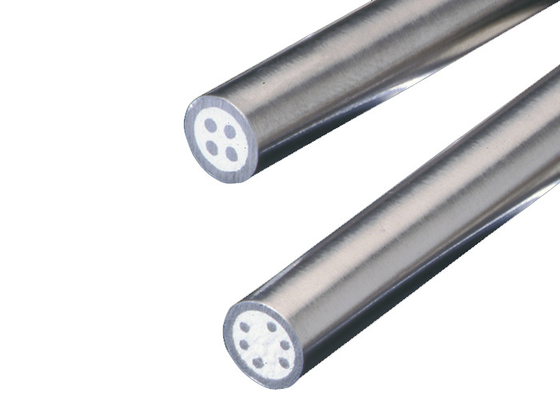

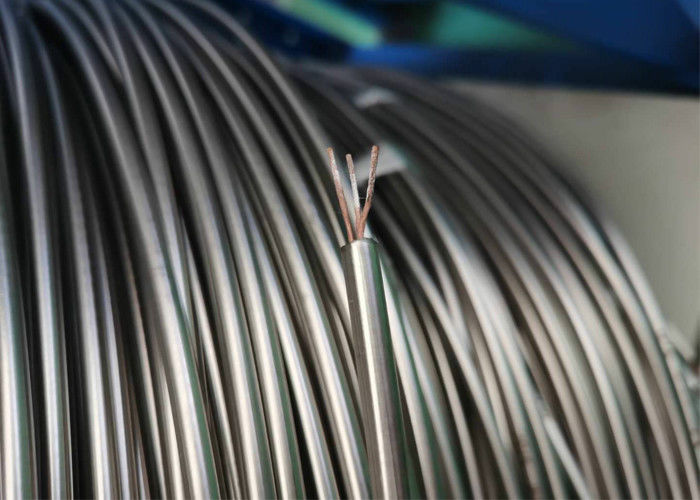

M.I. (Mineralisolierte) Leitung wird verwendet, um Thermoelementdrähte voneinander und von der Metallhülle, die sie umgibt, zu isolieren.Mineralisolierte Thermoelemente sind gepresste Thermodrähte in feuerfestem Magnesiumoxid, die eine hohe Druckbeständigkeit gewährleisten. Sie sind für den Temperaturbereich von -200 bis +1100 °C geeignet. Typ KMineralisoliertehat zwei (oder vier bei Duplex) Thermoelementdrähte, die in der Mitte des Rohrs verlaufen. Das Rohr wird dann mit Magnesiumoxidpulver gefüllt und verdichtet, um sicherzustellen, dass die Drähte richtig isoliert und getrennt sind. MI-Leitung hilft, den Thermoelementdraht vor Korrosion und elektrischen Störungen zu schützen.
| Code | Drähte Komponente des Thermoelements | |
| +Positivleiter | -Negativleiter | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Eisen (JP) | Cu-Ni |
| T | Kupfer (TP) | Cu-Ni |
| B | Platin Rhodium-30% | Platin Rhodium-6% |
| R | Platin Rhodium-13% | Platin |
| S | Platin Rhodium-10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Durchmesser (mm): 0,5 bis 12,7 mm.
| Außenmantel (mm) | Kerndrahtdurchmesser (mm) | Mantelmaterial | Länge (m) | |||||
| Unser Durchmesser. | Wandstärke | Typ K, N, E, J, T | Typ S, R, B | Typ K, N | Typ E, J, T | Typ S, R | Typ B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Produktname | Code | Typ | Mantelmaterial | Außendurchmesser (mm) | Temperatur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Konstantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Konstantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Konstantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
