| Markenbezeichnung: | DLX |
| Modellnummer: | Art Thermoelementleitung N MI |
| Mindestbestellmenge: | 50 Meter |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 30000 Meter pro Monat |

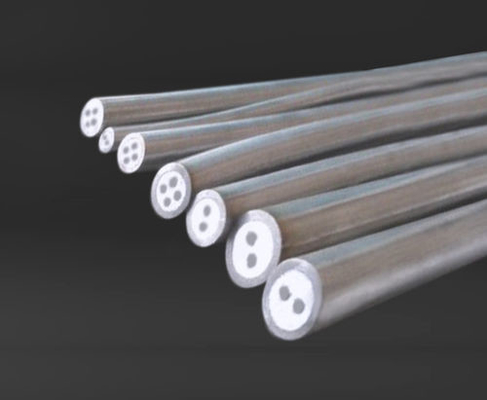

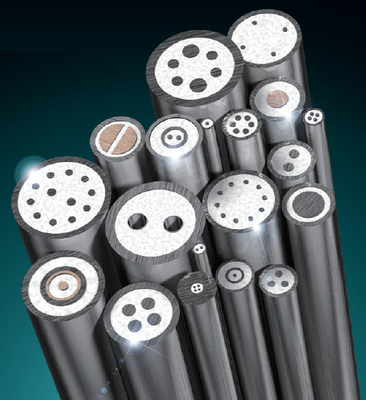

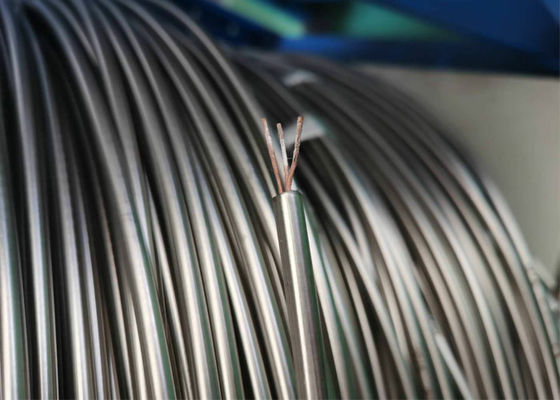

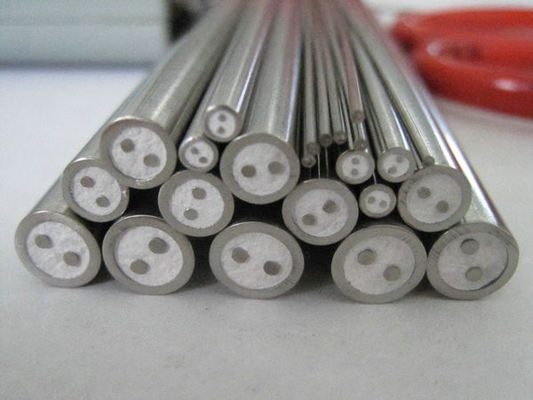

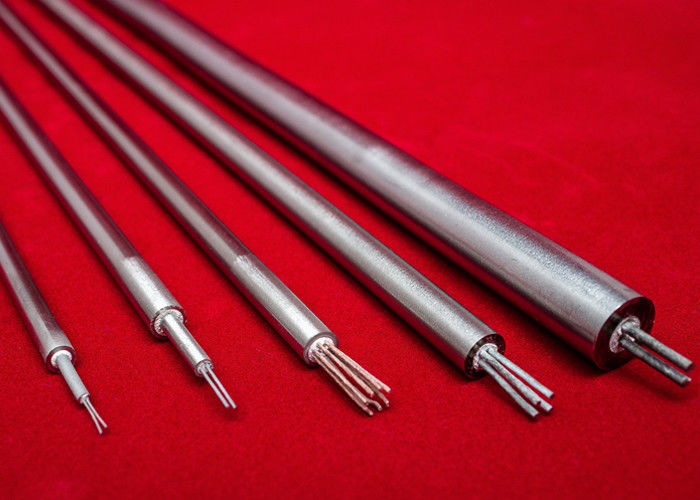

Mineral Isoliertes Thermoelementkabel ist durch Mgo isoliert.MgO isoliertes Kabel ist eine gute Wahl für die Herstellung von Hochtemperaturproben, wird in der Industrie weit verbreitet.Antioxidation,schnelle Hitze-Reaktion.
Ein mineralisch isoliertes Thermoelementkabel besteht aus zwei Leitern (manchmal sogar vier oder sechs) aus unterschiedlichen Metallen.Diese Leitungen sind an der Seite, an der die Temperatur gemessen werden soll, verbunden (heiße Verbindung)Wenn sie richtig verbunden sind, wird eine Spannung erzeugt, die für die Temperatur bestimmt werden kann.
Die unterschiedlichen Metalle sind mit hochwertigem Magnesiumoxid isoliert und mit einem korrosionsbeständigen Umhüllungsmaterial wie Inconel oder Edelstahl bedeckt.Mineralisolierte Thermocouples können stabile Temperaturmesswerte liefern
und werden häufig für hohe Temperaturen (bis zu 12500 °C) in gefährlichen Umgebungen verwendet.
| Code | Kabelkomponente des Thermopaares | |
| +Positivbein | - Negatives Bein. | |
| N | Ni-cr-si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | - Das ist Cu-Ni. |
| J | Eisen (JP) | - Das ist Cu-Ni. |
| T | Kupfer (TP) | - Das ist Cu-Ni. |
| B | Platin und Rhodium - 30% | Platin-Rhodium-6% |
| R | Platin Rhodium-13% | Platin |
| S | Platin und Rhodium - 10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der Internationalen Elektrotechnischen Kommission 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Britische Normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 Die NFC 42324 ist für die Anwendung in der Europäischen Union (EU) erlassen. | (Japanische Industriestandards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Durchmesser: 0,5 bis 12,7 mm.
| Aus der Hülle | Kerndraht Dia. ((mm) | Gehäusematerial | Länge (m) | |||||
| Unsere Dia. | Wanddicke | K, N, E, J, T-Typ | S, R, B-Typen | K,N-Typen | E, J, T-Typen | Typ S,R | Typ B | |
| 0.5 | 0.05-0. Das ist das Richtige.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15 zu 0.2 | --- | 300 | ||||
| 1.5 | 0.15 zu 0.25 | 0.23 zu 0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26 zu 0.36 | --- | 200 | ||||
| 2 | 0.25 zu 0.35 | 0.4-0.5 | 0.25 zu 0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30 zu 0.4 | 80 | ||||
| 3.2 | 0.48 zu 0.58 | 0.58 bis 0.68 | 0.30 zu 0.4 | 75 | ||||
| 4 | 0.52 bis 0.62 | 0.6 bis 0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75 zu 0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80 zu 0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75 bis 1.90 | 1.92-2.05 | --- | 10 | ||||
| Produktbezeichnung | Code | Typ | Gehäusematerial | Aus Dia. | Temperatur |
| Ni Cr-Ni-Si | K.K. | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5 bis 3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5 bis 3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | J.K. | J | SS304 | 1.0 | 300 |
| SS321 | 1.5 bis 3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 bis 100. | |
| SS321 | 100 bis 200 | ||||
| SS316 | 100 bis 350 |
