| Markenbezeichnung: | DLX |

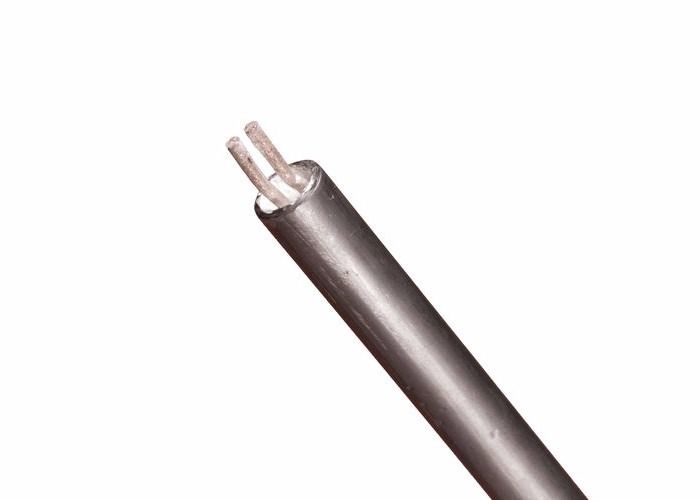

| Modellnummer: | Art Thermoelementleitung E MI |
| Mindestbestellmenge: | 500 |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 30000 Meter pro Monat |
Innerhalb eines bestimmten Temperaturbereichs wird ein Paar isolierter Drähte, die in dem entsprechenden Thermoelement mit denselben Eigenschaften verwendet werden, als Kompensationsleitung bezeichnet. Wenn sie korrekt mit dem entsprechenden Thermoelement verbunden sind, erweitern sie das Referenzende des Thermoelements an einen Ort fern von Hitze oder mit konstanter Temperatur.
Vorteile:
1, Verbesserung der mechanischen und physikalischen Eigenschaften der Messleitungen des Thermoelements.
2, Reduzierung der Kosten für Messleitungen
Innerhalb eines bestimmten Temperaturbereichs wird ein Paar isolierter Drähte, die in dem entsprechenden Thermoelement mit denselben Eigenschaften verwendet werden, als Kompensationsleitung bezeichnet. Wenn sie korrekt mit dem entsprechenden Thermoelement verbunden sind, erweitern sie das Referenzende des Thermoelements an einen Ort fern von Hitze oder mit konstanter Temperatur.
| Code | Leitungsbestandteile des Thermoelements | |
| +Positive Leitung | -Negative Leitung | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Eisen (JP) | Cu-Ni |
| T | Kupfer (TP) | Cu-Ni |
| B | Platin-Rhodium-30% | Platin-Rhodium-6% |
| R | Platin-Rhodium-13% | Platin |
| S | Platin-Rhodium-10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der Internationalen Elektrotechnischen Kommission 584)-1/2/3 | (Deutsche Industrienormen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |

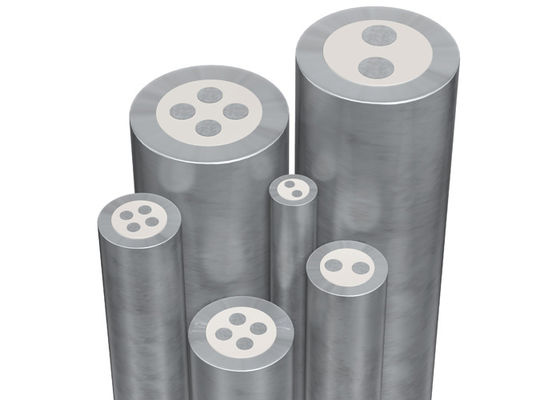

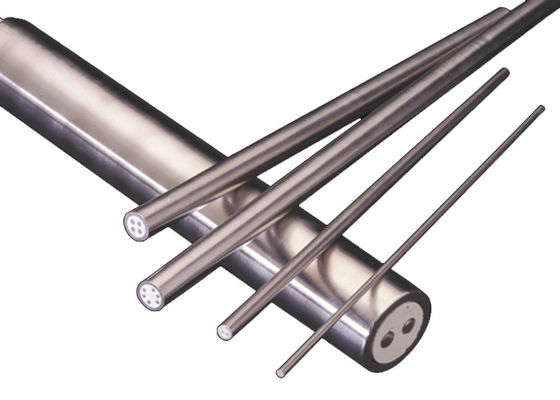

Durchmesser(mm): 0,5 bis 12,7 mm.

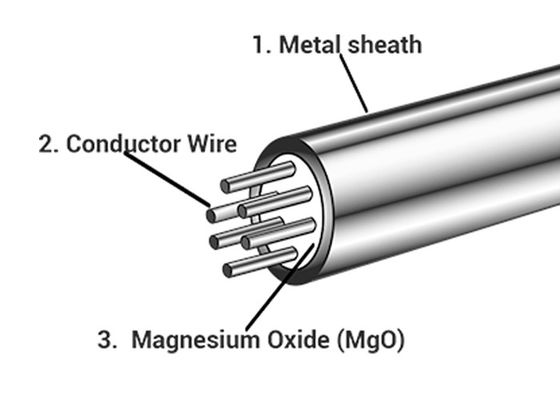

| Außenmantel(mm) | Kerndrahtdurchmesser(mm) | Mantelmaterial | Länge(m) | |||||
| Unser Durchmesser. | Wandstärke | Typ K,N,E,J,T | Typ S,R,B | Typ K,N | Typ E,J,T | Typ S,R | Typ B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Produktname | Code | Typ | Mantelmaterial | Außendurchmesser(mm) | Temperatur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Konstantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Konstantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Konstantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
