| Markenbezeichnung: | DLX |
| Modellnummer: | Art Thermoelementleitung T MI |
| Mindestbestellmenge: | 50 Meter |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 100.000 Meter pro Monat |
Modell: KK, KE, KJ, KT, KN

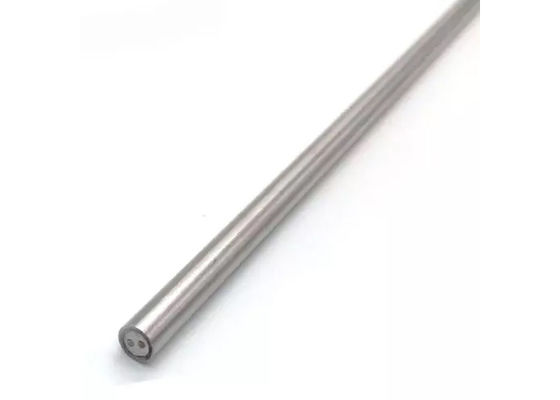

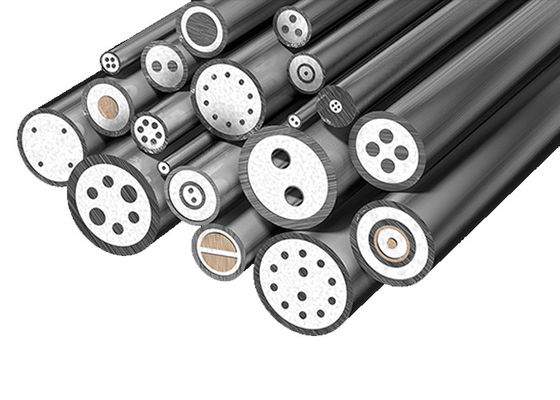

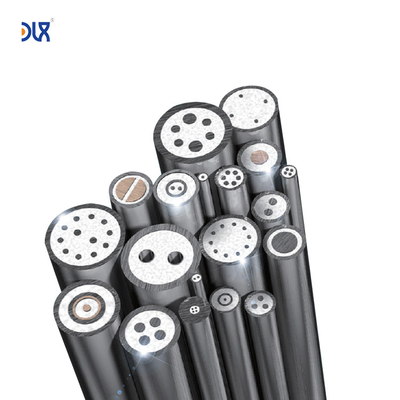

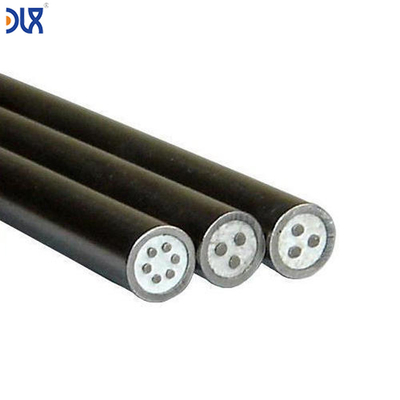

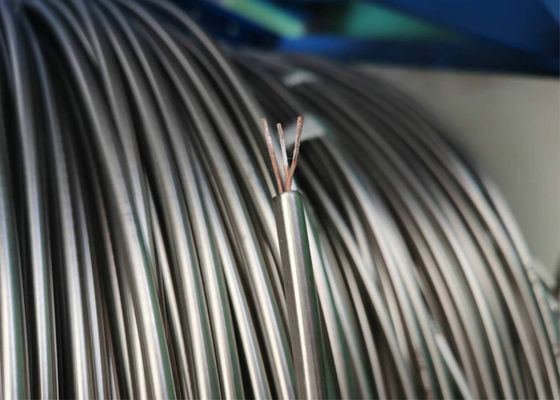

Mineralisch isolierte Thermoelement-Kabel sind mit Mgo isoliert.MgO-isolierte Kabel sind eine gute Wahl für die Herstellung von Hochtemperaturfühlern und werden häufig in der Industrie eingesetzt. Mineralisch isolierte Thermoelement-Kabel sind hochtemperaturbeständig, korrosionsbeständig, oxidationsbeständig und reagieren schnell auf Wärme.
Ein mineralisch isoliertes Thermoelement-Kabel besteht aus zwei Leitern (manchmal sogar vier oder sechs) aus unterschiedlichen Metallen. Diese Leiter sind auf der Seite verbunden, auf der die Temperatur gemessen werden soll (Heißer Anschluss). Wenn sie richtig verbunden sind, wird eine Spannung erzeugt, die abgelesen werden kann, um die Temperatur zu bestimmen.
Die unterschiedlichen Metalle sind mit hochwertigem Magnesiumoxid isoliert und mit einem korrosionsbeständigen Mantelmaterial wie Inconel oder Edelstahl ummantelt. Mineralisch isolierte Thermoelemente können stabile Temperaturmesswerte liefern
und werden oft für hohe Temperaturen (bis zu 1250 °C) in gefährlichen Umgebungen eingesetzt.
| Code | Drähte des Thermoelements | |
| +Positive Leitung | -Negative Leitung | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Eisen (JP) | Cu-Ni |
| T | Kupfer (TP) | Cu-Ni |
| B | Platin Rhodium-30% | Platin Rhodium-6% |
| R | Platin Rhodium-13% | Platin |
| S | Platin Rhodium-10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Durchmesser (mm): 0,5 bis 12,7 mm.
| Außenmantel (mm) | Kerndrahtdurchmesser (mm) | Mantelmaterial | Länge (m) | |||||
| Unser Durchmesser. | Wandstärke | Typ K, N, E, J, T | Typen S, R, B | Typen K, N | Typen E, J, T | Typen S, R | Typ B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Produktname | Code | Typ | Mantelmaterial | Außendurchmesser (mm) | Temperatur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Konstantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Konstantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Konstantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
