| Markenbezeichnung: | DLX |
| Modellnummer: | Art Thermoelementleitung S MI |
| Mindestbestellmenge: | 500 |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 100.000 Meter pro Monat |

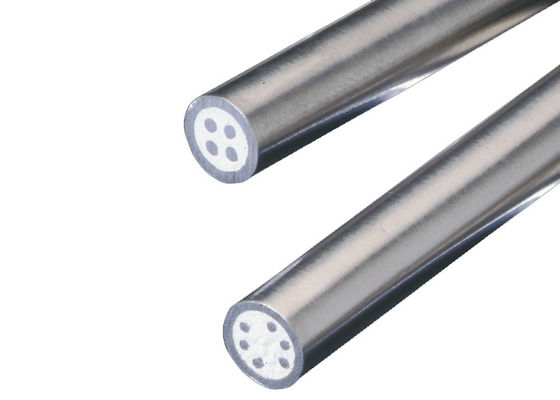

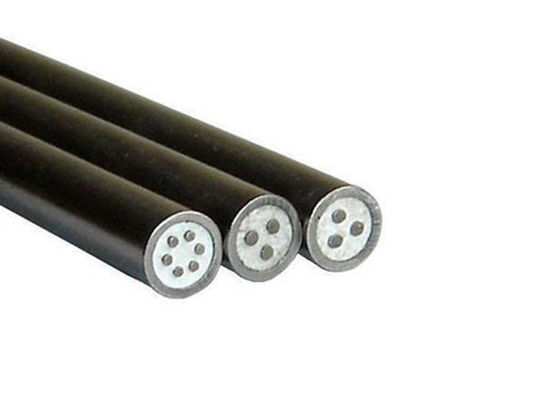

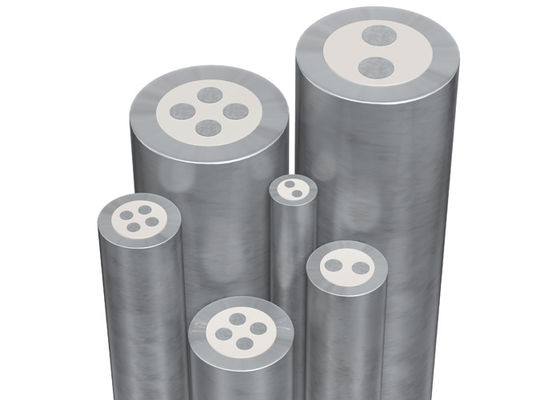

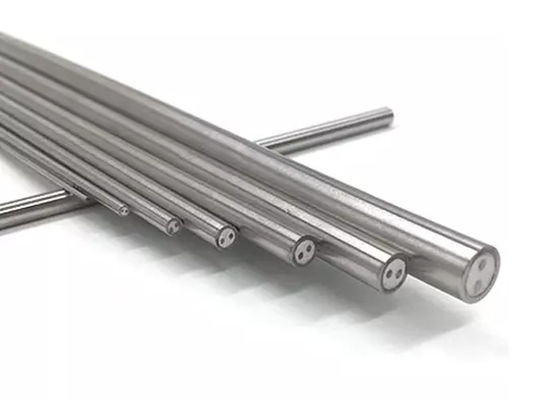

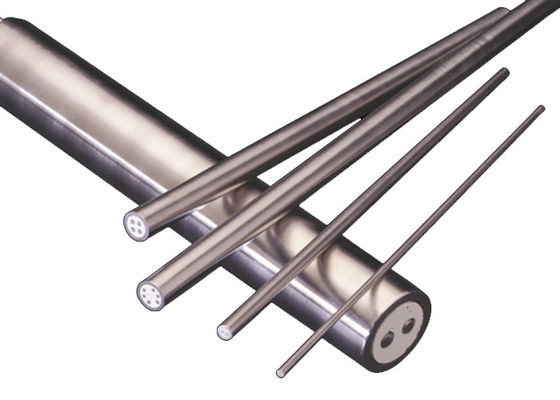

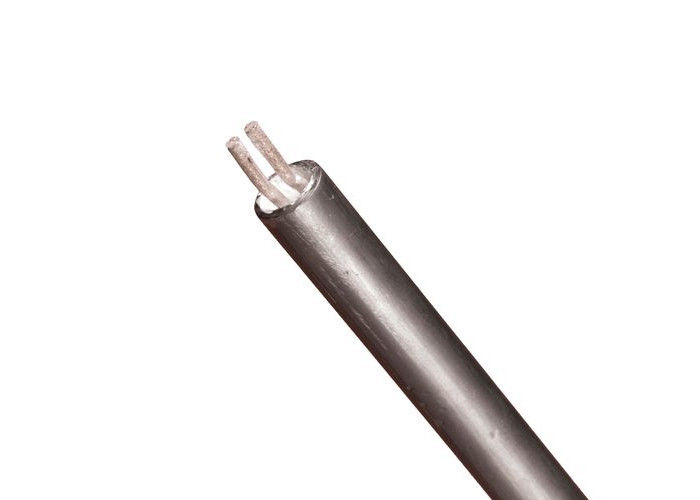

Das MI-Thermokopfkabel dient zur Isolierung von Thermokopfleitungen voneinander und von der umgebenden Metallhülle.MI Kabel hat zwei (oder vier, wenn Duplex) Thermoelement Drähte laufen durch die Mitte des RohresDas Rohr wird dann mit Magnesiumoxidpulver gefüllt und verdichtet, um sicherzustellen, dass die Drähte richtig isoliert und getrennt sind.Mineralisoliertes Kabel hilft, den Thermoelementdraht vor Korrosion und elektrischen Störungen zu schützenM.I.Das Kabel mit dem Paar.
Vorteile:
1, verbessern die mechanischen und physikalischen Eigenschaften der Messleitungen des Thermocouples.
2, die Kosten für Messleitungen zu senken
Innerhalb eines bestimmten Temperaturbereichs wird ein Paar isolierender Drähte, die im entsprechenden Thermoelement verwendet werden und die die gleiche Eigenschaft aufweisen, als Kompensationsdraht bezeichnet.Bei richtiger Verbindung mit dem anwendbaren Thermoelement, wird das Referenzende des Thermoelementes an einen Ort mit konstanten Temperaturen oder abgelegen von Hitze verlängert.
| Code | Kabelkomponente des Thermopaares | |
| +Positivbein | - Negatives Bein. | |
| N | Ni-cr-si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | - Das ist Cu-Ni. |
| J | Eisen (JP) | - Das ist Cu-Ni. |
| T | Kupfer (TP) | - Das ist Cu-Ni. |
| B | Platin und Rhodium - 30% | Platin-Rhodium-6% |
| R | Platin Rhodium-13% | Platin |
| S | Platin und Rhodium - 10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der Internationalen Elektrotechnischen Kommission 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Britische Normen) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 Die NFC 42324 ist für die Anwendung in der Europäischen Union (EU) erlassen. | (Japanische Industriestandards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Durchmesser: 0,5 bis 12,7 mm.
| Aus der Hülle | Kerndraht Dia. ((mm) | Gehäusematerial | Länge (m) | |||||
| Unsere Dia. | Wanddicke | K, N, E, J, T-Typ | S, R, B-Typen | K,N-Typen | E, J, T-Typen | Typ S,R | Typ B | |
| 0.5 | 0.05-0. Das ist das Richtige.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15 zu 0.2 | --- | 300 | ||||
| 1.5 | 0.15 zu 0.25 | 0.23 zu 0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26 zu 0.36 | --- | 200 | ||||
| 2 | 0.25 zu 0.35 | 0.4-0.5 | 0.25 zu 0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30 zu 0.4 | 80 | ||||
| 3.2 | 0.48 zu 0.58 | 0.58 bis 0.68 | 0.30 zu 0.4 | 75 | ||||
| 4 | 0.52 bis 0.62 | 0.6 bis 0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75 zu 0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80 zu 0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75 bis 1.90 | 1.92-2.05 | --- | 10 | ||||
| Produktbezeichnung | Code | Typ | Gehäusematerial | Aus Dia. | Temperatur |
| Ni Cr-Ni-Si | K.K. | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5 bis 3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5 bis 3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5 bis 3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | J.K. | J | SS304 | 1.0 | 300 |
| SS321 | 1.5 bis 3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | - 200 bis 100. | |
| SS321 | 100 bis 200 | ||||
| SS316 | 100 bis 350 |
