Speziell für extreme Unterwasserumgebungen entwickelt, bietet unsere ventilwelle für Sauergasbeständigkeit aus Incoloy 925 (UNS N09925) eine unnachgiebige Barriere gegen Spannungsrisskorrosion durch Schwefelwasserstoff (H2S), Chlorid-Lochfraß und extrem hohe Fluiddrücke. Erhältlich in präzisionsbearbeiteten Durchmessern von 30 mm bis 150 mm, durchläuft jede Ventilwelle eine strenge interne Vakuuminduktionsschmelze, Elektroschlacke-Umschmelze und eine zweistufige Ausscheidungswärmebehandlung, um eine überlegene Streckgrenze von über 760 MPa zu gewährleisten und gleichzeitig eine außergewöhnliche Zähigkeit unter Wasser zu erhalten.

Unsere ventilwelle für Sauergasbeständigkeit, hergestellt aus ausscheidungshärtbarer Incoloy 925 Legierung, liefert unübertroffene Zuverlässigkeit für anspruchsvolle Offshore- und Tiefsee-Ventilsysteme. Diese Wellenlösung wurde entwickelt, um tödlichen Sauergasumgebungen, hohen mechanischen Drehmomenten und zyklischen hydrostatischen Drücken standzuhalten und ist die erste Wahl für kritische Unterwasser-Absperr-, Drossel-, Kugel- und Regelventile, die in Tiefen von bis zu 3.000 Metern arbeiten.

In der rauen Offshore-Öl- und Gasförderung sind Ventilstangen und -wellen aggressiven Kombinationen aus nassem Schwefelwasserstoff (H2S), Kohlendioxid (CO2), hochkonzentrierten Chloriden und elementarem Schwefel ausgesetzt. Standard-austenitische oder Duplex-Edelstähle sind einem katastrophalen Risiko von Sulfid-Spannungsrisskorrosion (SSC) und Spannungsrisskorrosion (SCC) ausgesetzt.

Die Incoloy 925 ventilwelle für Sauergasbeständigkeit löst dieses Ausfallmuster durch eine ausgewogene Nickel-Eisen-Chrom-Matrix, verstärkt mit Molybdän, Kupfer, Titan und Aluminium:

• 42 %–46 % hoher Nickelgehalt: Gewährleistet absolute metallurgische Immunität gegen chloridinduzierte Spannungsrisskorrosion in Tiefseewasser.
• Titan- und Aluminium-Ausscheidungshärtung: Bildet nanoskalige Gamma-Prime- (γ′) verstärkende Phasen während spezialisierter Alterungszyklen, was die doppelte Streckgrenze von herkömmlichen Festlösungs-Nickellegierungen ergibt.
• Molybdän- und Kupferverstärkung: Ergibt eine extrem hohe Pitting-Widerstandszahl (PREN ≥ 30), die lokalisierte Spaltkorrosion unter Stopfbuchsen und Dichtungen widersteht.

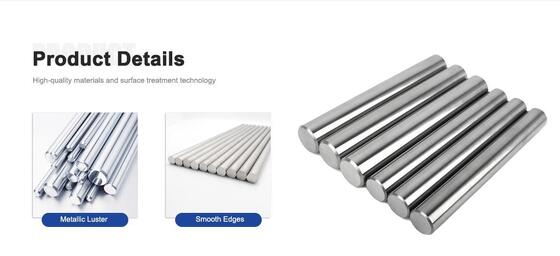

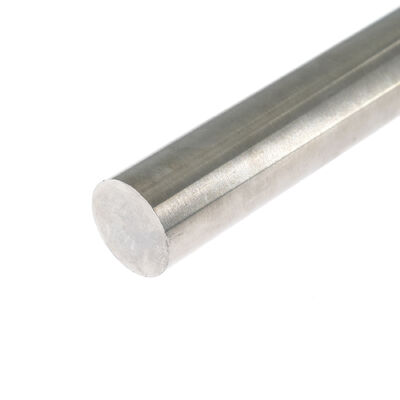

• Produktform: Warmgeschmiedete, lösungsgeglühte und ausscheidungshärtende Rundstäbe / Präzisions-Centerless-geschliffene Wellen
• Durchmesserbereich: 30 mm – 150 mm (kundenspezifische Schmiedeteile nach Zeichnungsprüfung verfügbar)
• Länge: Bis zu 6.000 mm (Präzisionsgeradheit ≤ 0,5 mm/m)
• Maßtoleranz: Präzisionsgeschliffen auf Klasse h8, h9 oder maßgeschneidert ±0,02 mm CNC-Drehen
• Internes Qualitätsniveau: 100 % volumetrische Ultraschall-Tauchprüfung mit null inneren Hohlräumen oder Einschlüssen
• Oberflächengüte: Glatt gedreht (Ra≤1,6 μm) oder mikrogeschliffen für reibungsarme Dichtung (Ra≤0,4 μm)

Jede ventilwelle für Sauergasbeständigkeit ist thermisch stabilisiert, um Ausscheidungen an Korngrenzen und Mikrosegregation zu eliminieren. Die mikroreine Metallurgie verhindert Wasserstoffversprödung und katastrophale Rissbildung in Umgebungen mit hohem Partialdruck von H2S und niedrigem pH-Wert.

Durch kalibrierte Lösungsbehandlung bei 980∘C bis 1040∘C gefolgt von mehrstufiger Alterung erreichen unsere Incoloy 925 Wellen eine hohe Streckgrenze (≥760 MPa) und eine hohe Zugfestigkeit (≥1030 MPa), wodurch die Betätigung von Notabschaltventilen (ESD) mit hohem Drehmoment unter hohem Differenzdruck problemlos bewältigt wird.

Die synergistische Balance von Chrom (≥19,5%), Molybdän (≥2,5%) und Kupfer (≥1,5%) verhindert lokale Spaltangriffe in statischen Elastomer-/PTFE-Stopfbuchsenbereichen und dynamischen Metall-zu-Metall-Sekundärdichtungsflächen.

Hergestellt durch Schwerlast-Rotationsschmieden und Präzisions-Centerless-Schleifen, weist jede ventilwelle für Sauergasbeständigkeit minimale Rundlaufabweichungen auf, was exzentrischen Verschleiß an Unterwasser-Ventilaktuatorlagern verhindert und die Lebensdauer von leckagefreien dynamischen Dichtungen gewährleistet.

Unsere Incoloy 925 Wellen werden von globalen Tier-1-Ventilherstellern, Unterwasser-Engineering-Auftragnehmern und Offshore-EPCs in anspruchsvollen Installationen weit verbreitet eingesetzt:

• Unterwasser-Weihnachtsbaum- und Verteilerarmaturventile: Kritische Ventilstangen für Tiefwasser-Produktionsverteiler, Unterwasser-Injektionsbäume und Strömungsleitungs-Absperrventile.
• Hochdruck-Hochtemperatur- (HPHT) Drosselventile: Drosselstangen für den Schwerlastbetrieb, die aggressiven Sauergasflüssen, Sanderosion und extremen Druckabfällen ausgesetzt sind.
• Unterwasser-Notabschaltventile (ESD) Kugel- und Schieberventile: Schwerlast-Antriebswellen, die extremes Öffnungs-/Schließdrehmoment unter vollem Differenzdruck übertragen.
• Sauergas-Bohrlochkopf- und Unterwasser-Sicherheitsventile (SSSV): Betätigungsstangen und -wellen in Hoch-H2S-Sauergasförderbohrungen.
• Offshore-Topside- und FPSO-Prozessventile: Kritische Rohrleitungs-Absperrventilwellen, die unbehandeltes Sauergasöl und gefördertes Wasser handhaben.

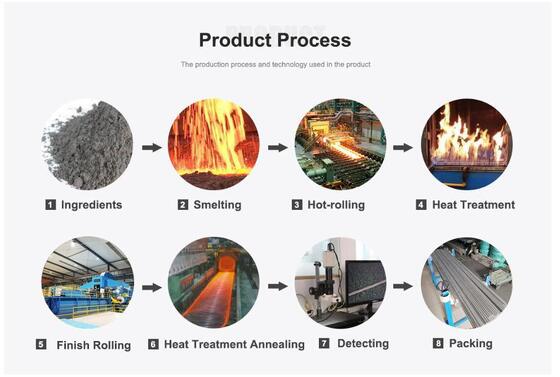

DLX kontrolliert die gesamte metallurgische Kette von der Auswahl der Rohmaterialien bis zur endgültigen Präzisionsbearbeitung. Durch den Einsatz modernster Vakuuminduktionsschmelze (VIM) in Verbindung mit sekundärer Elektroschlacke-Umschmelze (ESR) eliminieren wir nichtmetallische Einschlüsse und chemische Segregation und erreichen Gasgehaltswerte ([O]≤15 ppm, [N]≤40 ppm, [H]≤1,5 ppm).

Unsere hauseigenen automatisierten Wärmebehandlungsöfen gewährleisten eine gleichmäßige Temperaturkontrolle innerhalb von ±3∘C. Dies garantiert eine gleichmäßige Ausscheidungshärtung über den gesamten Querschnitt von großdurchmessrigen Wellen (bis zu 150 mm Außendurchmesser) und vermeidet weiche Kerne oder versprödete Zonen.

Jede einzelne ventilwelle für Sauergasbeständigkeit durchläuft vor dem Versand eine umfassende Qualitätsprüfung:

• 100 % vollständige Tauch-Ultraschallprüfung (UT) auf null innere Diskontinuitäten.
• 100 % Flüssigpenetrantprüfung (PT) auf fertigen Oberflächen.
• Direkt ablesbare optische Emissionsspektrometrie (OES) zur exakten Überprüfung der Schmelzcharge.
• Vollständige Chargenprüfung der mechanischen Eigenschaften und Schlagzähigkeit bei Temperaturen unter dem Gefrierpunkt (−46∘C).

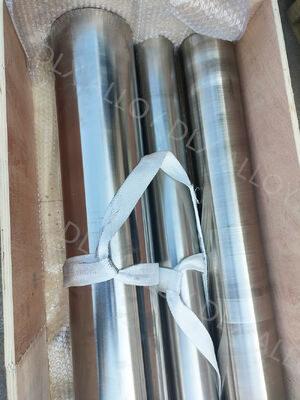

Mit einer integrierten monatlichen Kapazität für Speziallegierungen von 1.200 Tonnen/Monat garantiert DLX eine stetige Lieferkontinuität für große Unterwasserprojekte. Wir unterstützen kundenspezifische Kleinserien, dynamische Mindestbestellmengen (MOQ), die auf Projektanforderungen zugeschnitten sind, und kundenspezifische seetüchtige Verpackungen für den Export.
