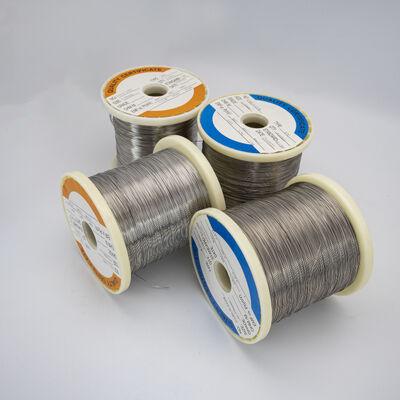

Ultra-reines Thermoelektrodraht Typ S PtRh10-Pt 0,3mm für Industrieöfen

mit einem Durchmesser von mehr als 50 mm,für die kontinuierliche Temperaturmessung in oxidativen und inerten Atmosphären bis zu 1600 °C (kurzfristige bis zu 1700 °C). Hergestellt durch Vakuum-Induktionsschmelzen und Mikro-Die-Präzisionsziehung, um ultra-niedrige thermoelektrische Drift, einheitliche Kornstruktur zu gewährleistenund lange Betriebsdauer in industriellen Heiz- und Wärmeverarbeitungssystemen.

Thermoelementsysteme, die in ultrahohen Temperaturbereichen betrieben werden, erfordern Edelmetallleiter, die in der Lage sind, die Signalintegrität auf Mikrovoltniveau unter starker thermischer Belastung zu erhalten.Unser Typ S-Thermoelement-Draht verbindet hochreines Platin (negatives Bein) mit einer 90% Platin / 10% Rhodium-Legierung (positives Bein), die unter strengen metallurgischen Kontrollen hergestellt werden, um eine überlegene Genauigkeit und mechanische Haltbarkeit im thermischen Zyklus zu gewährleisten.

Mit einem nominalen Drahtdurchmesser von 0,3 mm erreicht dieses Produkt ein optimales Gleichgewicht zwischen schneller thermischer Reaktion und längerer Lebensdauer in Hochtemperaturen.Jede Charge unterliegt einer mehrstufigen kontinuierlichen Glühen in kontrollierter Atmosphäre, um innere Belastungen zu beseitigen, eine einheitliche Kristallorientierung gewährleisten und eine vorzeitige Zerbrechlichkeit durch die Oxidation der Korngrenze verhindern.

Mit 99,99% hochreinen Master-Ingots und ultra-reinem Vakuumschmelzen verhindert der 0,3mm-Typ-S-Thermokopf-Draht Spuren von Metallkontamination.Gewährleistung einer gleichbleibenden EMF-Ausgabe und einer minimalen Kalibrierverschiebung über Tausende von Betriebsstunden.

Die natürliche Edelmetallchemie von Platin und Rhodium sorgt für eine außergewöhnliche chemische Trägheit.und Dampfzerfall in oxidierenden und inerten Ofenumgebungen bei Temperaturen von mehr als 1500 °C.

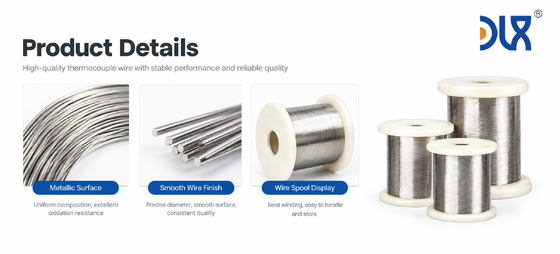

Durch spezielle Diamantformungen gezogen, erreicht der Draht enge Abmessungstoleranzen (± 0,003 mm) mit einem glatten,fehlerfreie Oberflächenbeschichtung, die heiße Stellen reduziert und die problemlose Montage von Keramikisolatoren erleichtert.

Das kontrollierte thermische Glühen erzeugt eine feine, einheitliche Kornmorphologie.Ausgezeichnete Biegbarkeit für komplexe Sondenbaugruppen und gleichzeitig Beständigkeit gegen Korngroßung und thermisches Absacken bei erhöhten Betriebstemperaturen.

• Industrieöfen und Sinteröfen: Kritische Temperaturregulierung in fortgeschrittenen Keramiken, struktural feuerfestem Brennen und Pulvermetallurgie Sinterprozessen.
• Glasherstellung und Schmelzbehälter: Hochgenaue thermische Profile in Glasvorhärten, Fütterschüsseln und kontinuierlichen Schmelzkammern, die eine Flüchtigkeitsbeständigkeit erfordern.
• Verarbeitung von Halbleitern und Photovoltaik: Präzise thermische Profile in Waferdiffusionsöfen, MOCVD-Reaktoren und Kristallzuchtgeräten, bei denen keine Kontamination mit Grundmetallen vorgeschrieben ist.
• Labormetrologie und Primärkalibrierung: Als Sekundär- und Arbeitsreferenznormen für die Kalibrierung von Thermoelementen aus Grundmetallen, optischen Pyrometern und Wärmeanalysatoren verwendet.
• Luft- und Raumfahrt- und metallurgische Wärmebehandlung: Zuverlässige Prozessverfolgung beim Vakuumbrennverfahren, beim heißen isostatischen Pressen (HIP) und bei der Validierung des thermischen Zyklus von Superlegierungen.

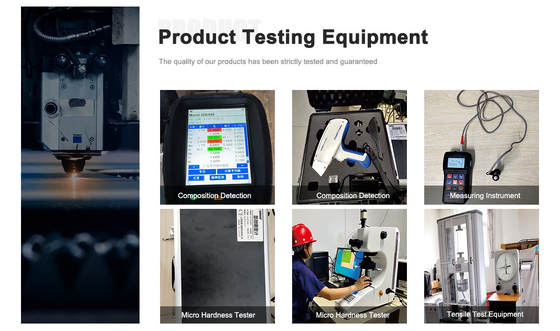

DLX ist spezialisiert auf die Entwicklung und Präzisionsverarbeitung von hochleistungsfähigen Edelmetallen und Speziallegierungen.und umfassende thermisch-EMF-Prüflaboratorien, stellen wir sicher, dass jede Charge von Typ-S-Thermoelementdraht strenge Qualitätsstandards erfüllt.

• Rückverfolgbare Reinheitskontrolle: Eine vollständige spektroskopische Prüfung der Rohstoffe gewährleistet eine Reinheit des Rohplatins von 99,99% und eine Rhodiumbilanz von exakt 10% ohne schädliche Spurenelemente.
• Erprobung von thermischen EMFs in voller Reichweite: Jede Spirale wird einer mehrpunktigen Kalibrierüberprüfung nach zertifizierten Referenznormen unterzogen, um die Linearität zwischen Temperatur und Spannung zu gewährleisten.
• Individuelle technische Unterstützung: Erhältlich in abgestimmten Thermoelementpaaren, vorgeschnittenen Längen, Duplexkonfigurationen oder individuell angepassten Spulenmaßen nach spezifischen OEM- und Sensorherstellungsanforderungen.

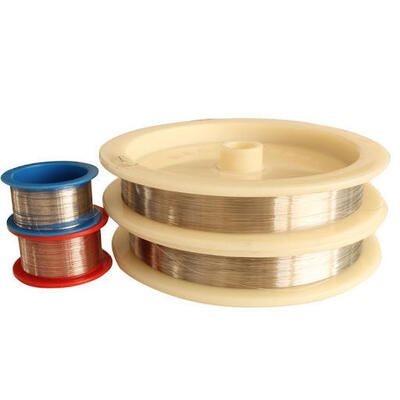

• Verpackungen für den Schutz von Exportgütern: Lieferung auf hochfesten Präzisionsspulen, versiegelt in feuchtigkeitsdichten, stoßabsorbierenden Reinraumverpackungen, um mechanische Verformungen während des Transports zu verhindern.

Der Typ S-Draht funktioniert am besten in oxidierenden, inerten und Vakuumatmosphären. Er sollte nicht reduzierenden Atmosphären (wie Wasserstoff oder Kohlenmonoxid) oder Metalldämpfen (wie Zink,Arsen, oder Schwefel) ohne undurchlässige keramische Schutzrohre (z. B. hochreines rekristallisiertes Aluminiumoxid), da diese Elemente Platin zerbrechlich machen.

Ein Durchmesser von 0,3 mm bietet einen idealen Kompromiss für Hochtemperaturofensensoren: Er bietet ausreichende mechanische Festigkeit und Langlebigkeit gegen thermische Sublimation im Vergleich zu feinen 0,2 mm/0.25 mm Draht, wobei die Kosten für Edelmetallmaterial im Vergleich zu 0,4 mm oder 0,5 mm Drähten erheblich gesenkt werden.

Es sind hochreine (mindestens 99,5% Al2O3) rekrystallisierte Aluminium-Doppel- oder Vierbohr-Isolatoren zu verwenden.Keramische Isolatoren niedrigerer Qualität, die Kieselsäure- oder Eisenoxide enthalten, verunreinigen den Platindraht bei Temperaturen über 1100 °C und verursachen eine starke Signalverschiebung.

- Ja, das ist es.Wir liefern einzelne positive/negative Spulen sowie präzise abgestimmte Paare, kalibriert, um exakte Klasse 1 oder Standard Toleranz thermische EMF Ausgang über die vorgesehene Temperaturkurve zu gewährleisten.
