Ultrafeine Thermoelementdraht des Typs E 0,2 mm für die präzise kryogene Messung

Für die missionskritische thermische Überwachung entwickelt, liefert unser 0,2 mm hochsensibles Thermoelementdraht vom Typ E die höchste thermoelektrische EMK-Leistung unter den Standard-Thermoelementlegierungen aus unedlen Metallen. Hergestellt aus ausgewogenen Legierungen von Chromel (Nickel-Chrom-Positivbein) und Konstantan (Kupfer-Nickel-Negativbein), gewährleistet dieser feine Draht eine außergewöhnliche Signalauflösung, eine schnelle thermische Reaktion und eine langfristige Signalstabilität über Temperaturbereiche von -200°C bis +900°C.

Der 0,2 mm hochsensible Thermoelementdraht vom Typ E wurde speziell für Ingenieure und Sensorhersteller entwickelt, die eine maximale EMK-Leistung pro Grad Celsius (ca. 68 µV/°C bei 0°C) benötigen. Dieser ultrafeine Durchmesser sorgt für minimale Wärmeableitung und schnelle Reaktionszeiten, was ihn ideal für Mikrosensorbaugruppen, kryogene Forschung, Laborinstrumentierung und die thermische Profilierung in der Luft- und Raumfahrt macht.

Hergestellt durch Vakuuminduktionsschmelzen, präzises Mehrpass-Kaltziehen und kontinuierliches Blankglühen, weisen unsere Typ-E-Legierungspaare eine gleichmäßige metallurgische Konsistenz, enge Toleranzen im Durchmesser und saubere Oberflächen ohne Oberflächenoxidation oder Mikrorisse auf.

• Höchste thermoelektrische Empfindlichkeit (~68 µV/°C)
  Erzeugt die maximale EMK-Leistung unter den Standard-Thermoelementen aus unedlen Metallen, was eine Auflösung im Sub-Grad-Bereich und ein überlegenes Signal-Rausch-Verhältnis in Präzisionssensorensendern ermöglicht.

• Kryogene bis Hochtemperaturstabilität (-200°C bis +900°C)
  Bietet hervorragende Linearität und chemische Stabilität in kryogenen Systemen bis -200°C, mit robuster Oxidationsbeständigkeit bis +900°C.

• Ultrafeine 0,20-mm-Dicke für sofortige thermische Reaktion
  Das geringe thermische Masseprofil sorgt für ultraschnelle Reaktionszeiten bei Mikro-Sonden, Halbleiterprofilierung und kompakten Sensorbaugruppen.

• Präzise Toleranz im Durchmesser & EMK-Homogenität
  Diamantziehverfahren garantiert enge Konzentrizität (±0,004 mm) und gleichmäßige thermoelektrische Konsistenz zur Vermeidung von thermischem Drift.

• Nichtmagnetisches Legierungspaar für störungsfreie Signalintegrität
  Sowohl Chromel (EP) als auch Konstantan (EN) sind nicht magnetisch, wodurch EMI-Rauschen in dichten industriellen Steuerungs- und medizinischen Umgebungen eliminiert wird.

• Überwachung der Lagertemperatur von flüssigem Stickstoff/Helium
• Tests von supraleitenden Systemen und Kryo-Gefrierschränke für biologische Proben
• Hochgenaue Labor-Kalorimetersensoren

• Thermische Sensoren für Flugtests und Grenzschicht-Temperaturfühler
• Klimaregelungssysteme (ECS) in Kabinen
• Thermische Profilierung von Satellitenkomponenten in Vakuumkammern

• Werkzeuge zur thermischen Profilierung von Wafer-Chuck
• Präzisionskomponenten-Burn-in- und Umwelttestkammern
• Ultraschnelle Mikro-Sonden für elektronische Fertigungsstraßen

• Temperatursensoren zur Validierung von Autoklaven und Sterilisationsprozessen
• Sonden für Gefriertrocknungsregale in der pharmazeutischen Industrie
• Mikrofluidische Temperatur-Feedback-Schleifen für die Diagnostik

Als führender chinesischer Hersteller von Präzisionswiderstands-, Heiz- und Thermoelementlegierungen betreibt DLX eine fortschrittliche Produktionsanlage mit einer umfassenden Kette für Schmelzen, Warmwalzen, Kaltziehen und kontinuierliches Blankglühen.

• Massiver Produktionsumfang: Unterstützt durch eine integrierte Anlage mit einer monatlichen Kapazität von über 1.200 Tonnen, die schnelle Lieferzeiten und eine stabile Chargenkontinuität gewährleistet.

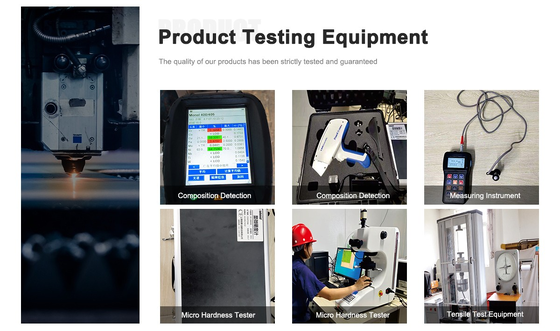

• Qualitätskontrolle mit vollständiger Rückverfolgbarkeit: Jede Produktionsspule ist bis zu ihrer ursprünglichen VIM (Vakuuminduktionsschmelzen)-Charge rückverfolgbar und wird von 100% kontinuierlichen Funkenprüfungen, Laser-Mikrometer-Durchmesserüberwachung und EMK-Kalibrierungsberichten begleitet.
• Maßgeschneiderte Ingenieurlösungen: Bietet kundenspezifische Spulengrößen (DIN-Spulen, Rollen), kundenspezifische Isolationsbeschichtungen (PTFE, Kapton, Glasfaser) und gepaarte Duplex-Drahtkonfigurationen, die direkt nach den technischen Spezifikationen des Kunden entwickelt werden.

Draht vom Typ E liefert eine fast 50% höhere EMK-Leistung als Typ K und eine deutlich höhere Leistung als Typ J, was ihn zur bevorzugten Wahl für Anwendungen macht, die extreme Empfindlichkeit, Sub-Grad-Auflösung und Zuverlässigkeit bei niedrigen Temperaturen/kryogenen Bedingungen erfordern. Darüber hinaus ist Typ E nicht magnetisch, wodurch magnetische Feldstörungen eliminiert werden, die bei Typ J (Eisenbein) oder Typ K (Alumelbein) häufig auftreten.

Draht vom Typ E eignet sich hervorragend für oxidierende und inerte Atmosphären. Für Vakuum- oder reduzierende Umgebungen wird oberhalb von 500°C eine Schutzummantelung oder Keramikisolierung empfohlen, um eine selektive Oxidation der Legierung des Negativbeins zu verhindern.

Jede Hauptspule wird über Mehrpunkt-Temperaturreferenzbäder und Röhrenöfen gegen primäre Laborstandards kalibriert. Kalibrierungsprüfzertifikate mit Abweichungskurven und genauer EMK-Leistung (in Millivolt) werden mit jeder industriellen Lieferung geliefert.

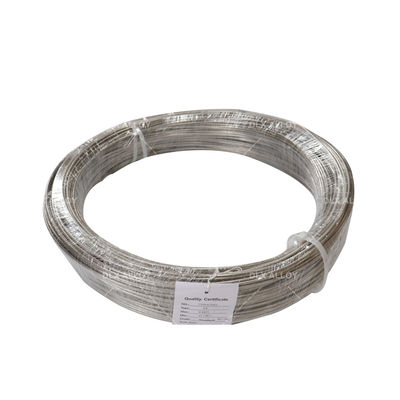

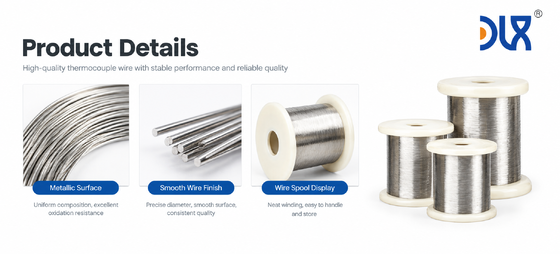

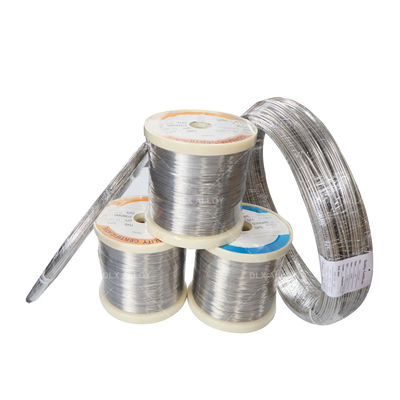

Um Hängenbleiben, Dehnen oder Oberflächenkratzer zu vermeiden, wird der 0,2 mm Draht präzisionsgewickelt auf ausgewogene Kunststoffspulen (wie DIN100 oder DIN125) aufgewickelt, in feuchtigkeitsdichte Vakuumverpackungen versiegelt und in Exportkartons oder Holzkisten verstärkt.
