| Markenbezeichnung: | DLX |
| Modellnummer: | Art k-Thermoelementerweiterungsdraht |
| Mindestbestellmenge: | 5 |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 300 Tonnen pro Monat |

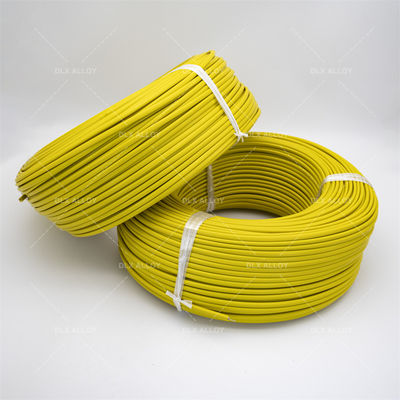

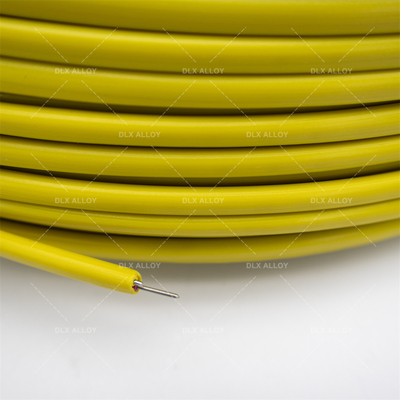

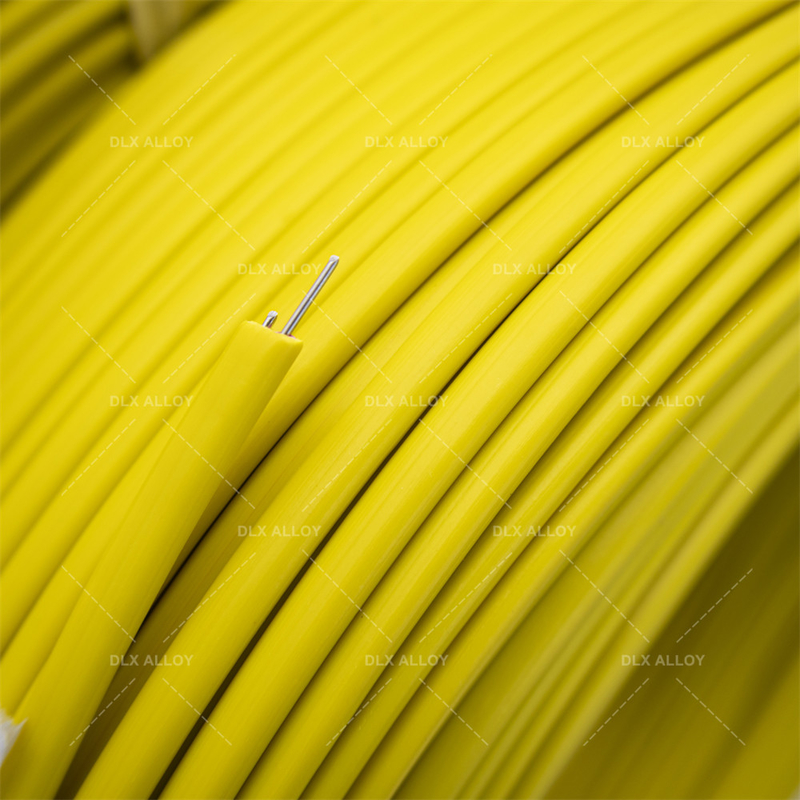

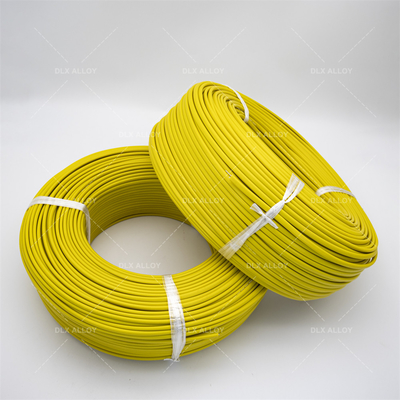

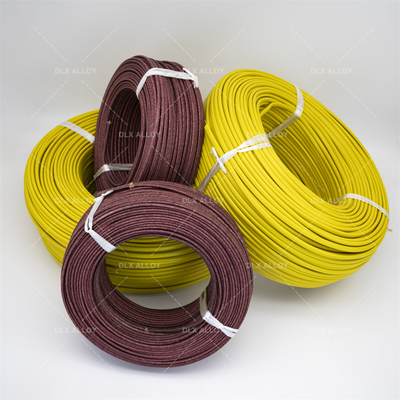

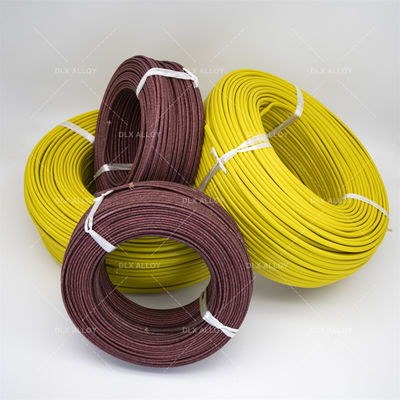

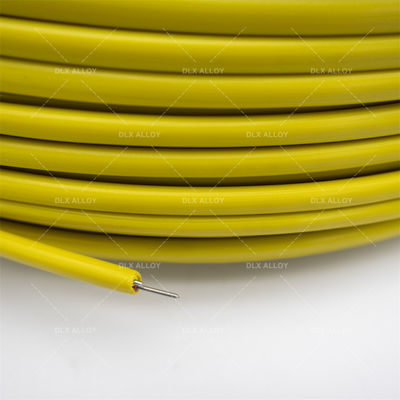

Nickel-Chrom-Nickel-Silizium Nickel-Aluminium Thermoelement-Verlängerungskabel mit PVC-Mantel
1. Auswahl des Kompensationsdrahtes
Der Kompensationsdraht muss korrekt basierend auf dem verwendeten Thermoelementtyp und dem Einsatzbereich ausgewählt werden. Zum Beispiel sollte der Kompensationsdraht für ein K-Typ-Thermoelement ausgewählt werden, und der Betriebstemperaturbereich sollte entsprechend der Nutzungssituation gewählt werden. Normalerweise liegt die Arbeitstemperatur von kx bei -20~100 °C, mit einem breiten Bereich von -25~200 °C. Der Fehler der normalen Klasse beträgt ± 2,5 °C, und der Fehler der Präzisionsklasse beträgt ± 1,5 °C.
2. Kontaktverbindung
Versuchen Sie, so nah wie möglich an die beiden Kontakte des Thermoelementanschlusses zu gelangen und die Temperatur der beiden Kontakte so konstant wie möglich zu halten. Die Temperatur am Verbindungspunkt mit dem Instrumentenanschluss sollte so konstant wie möglich sein. Wo sich ein Lüfter im Instrumentenschrank befindet, sollte der Kontaktpunkt geschützt werden, damit der Lüfter nicht direkt auf den Kontaktpunkt bläst.
3. Verwendungszweck
Da das Signal des Thermoelements sehr schwach ist, im Mikrovoltbereich, kann bei zu langer Nutzungsdistanz die Dämpfung des Signals und die Störung durch starke Elektrizität in der Umgebung koppeln, was zu einer Verzerrung des Thermoelementsignals führen kann, was zu ungenauen Messungen und Regelungen der Temperatur führt und in schweren Fällen zu Temperaturschwankungen während der Regelung.
Basierend auf unserer Erfahrung ist es normalerweise besser, die Länge des Thermoelement-Kompensationsdrahtes auf 15 Meter zu begrenzen. Wenn 15 Meter überschritten werden, wird die Verwendung eines Temperaturtransmitters für die Signalübertragung empfohlen. Der Temperaturtransmitter wandelt den der Temperatur entsprechenden Potenzialwert in Gleichstrom zur Übertragung um, mit starker Entstörungsfähigkeit.
|
Ausgestattet mit thermoelektrischer Gleichgradzahl |
Normal (G)
|
Hitzebeständig (H)
|
||
|
Normal
|
Präzision (S)
|
Normal
|
Präzision (S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Arbeitstemperaturbereich
| Durchmesser/mm | Langzeit-Arbeitstemperatur /°C | Kurzzeit-Arbeitstemperatur /°C |
| 0,3 | 700 | 800 |
| 0,5 | 800 | 900 |
| 0,8,1,0 | 900 | 1000 |
| 1,2,1,6 | 1000 | 1100 |
| 2,0,2,5 | 1100 | 1200 |
| 3,2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
