| Markenbezeichnung: | DLX |
| Modellnummer: | Art J-Thermoelement-Erweiterungs-Draht |
| Mindestbestellmenge: | 5 |
| Zahlungsbedingungen: | L/C, T/T, Western Union, |
| Lieferfähigkeit: | 300 Tonnen pro Monat |

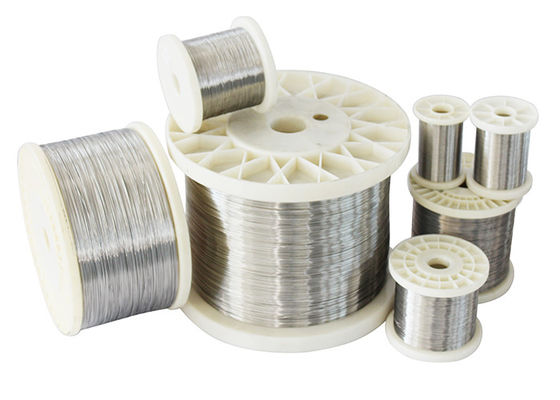

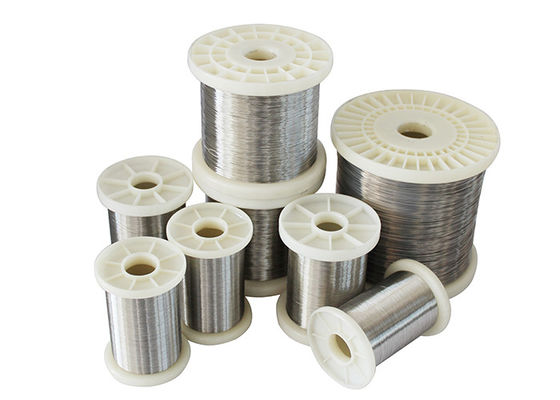

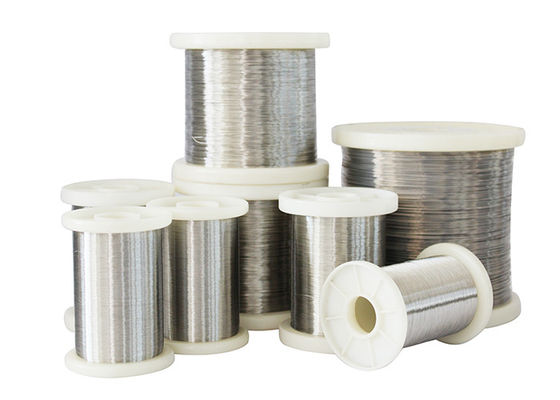

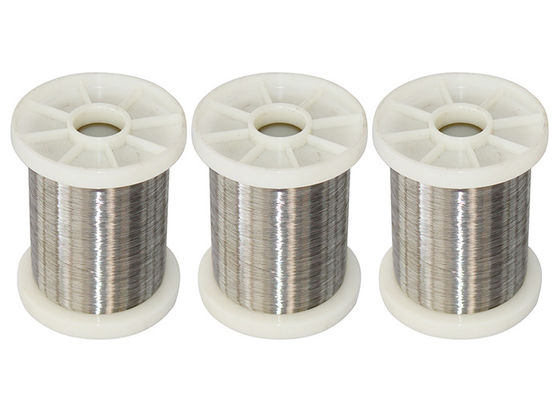

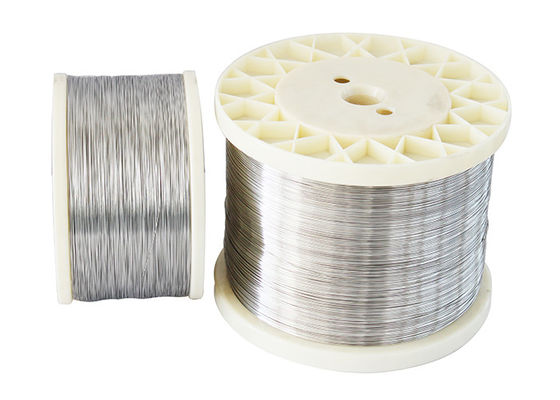

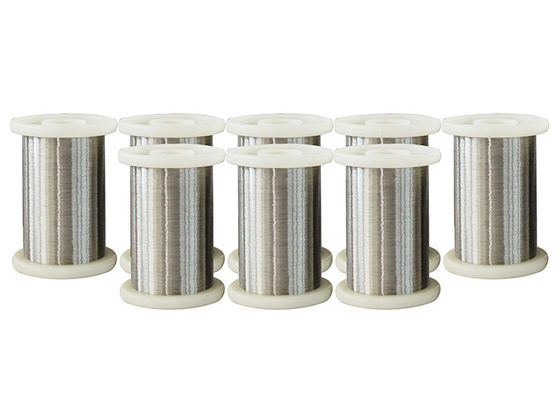

Typ J Thermoelement-Erweiterungskabel (JP--Eisen, JN-Cu-Ni) ist auch als Eisen-Konstantan-Thermoelementkabel bekannt. Es ist für den Einsatz in Vakuum-, oxidierenden, inerten oder reduzierenden Atmosphären geeignet. Das Eisenelement oxidiert bei Temperaturen über 538 °C schnell, daher wird für eine längere Lebensdauer bei erhöhten Temperaturen ein Kabel mit größerem Querschnitt empfohlen.
Unsere Produktionsstätte ist auf die Herstellung verschiedener Thermoelement-Kompensationskabel spezialisiert, darunter Typ KX, NX, EX, JX, NC, TX, SC/RC, KCA und KCB für Temperaturmessgeräte und Kabel. Alle Produkte entsprechen:
Diese Thermoelement-Kompensationskabel, oft als Instrumentenkabel bezeichnet, sind für die Prozess temperaturmessung unerlässlich. Obwohl sie im Aufbau einem normalen Instrumentenkabel ähneln, verfügen sie über spezielle Leitermaterialien, die die thermoelektrischen Eigenschaften der von ihnen verbundenen Thermoelemente nachbilden.
| Code | Positive Ader | Negative Ader |
|---|---|---|
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Eisen (JP) | Cu-Ni |
| T | Kupfer (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN |
| E 230 | MC 96.1 | 584-1/2/3 | EN 60584 -1/2 |
| BS | NF | JIS | GOST |
| 4937.1041, EN 60584 -1/2 | EN 60584 -1/2 - NFC 42323 - NFC 42324 | C 1602 - C 1610 | 3044 |
| Durchmesser (mm) | Langzeit-Arbeitstemperatur (°C) | Kurzzeit-Arbeitstemperatur (°C) |
|---|---|---|
| 0,3, 0,5 | 300 | 400 |
| 0,8, 1,0, 1,2 | 400 | 500 |
| 1,6, 2,0 | 500 | 600 |
| 2,5, 3,2 | 600 | 750 |
| Thermoelement-Typ | Kompensationskabel | Verwendungsklassifizierung | Temperatur (°C) | Standard-EMK (µV) | Toleranz Präzisionsklasse | Toleranz Standardklasse |
|---|---|---|---|---|---|---|
| J | JX | G | -25 | -1.239 | ±62 (-1.177~-1.301) | ±123 (-1.116~-1.362) |
| G | 100 | 5.269 | 5.207~5.331 | 5.146~5.392 | ||
| H | -25 | -1.239 | ±62 (-1.177~-1.301) | ±123 (-1.116~-1.362) | ||
| H | 100 | 5.269 | 5.207~5.331 | 5.146~5.392 | ||
| H | 200 | 10.779 | 10.717~10.841 | 10.656~10.902 |
Verfügbare Drahtdurchmesser: 0,10 bis 8,0 mm
