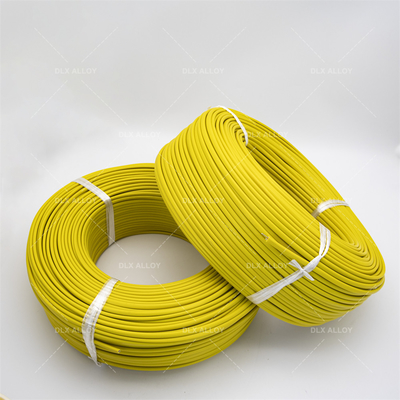

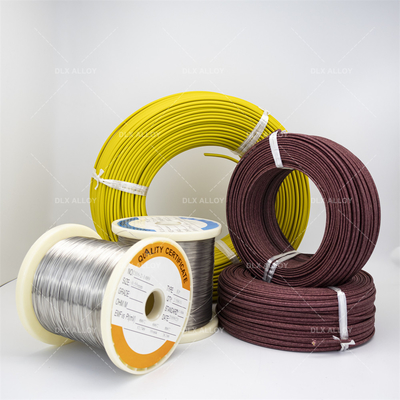

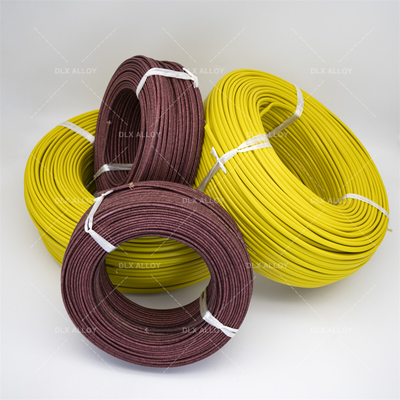

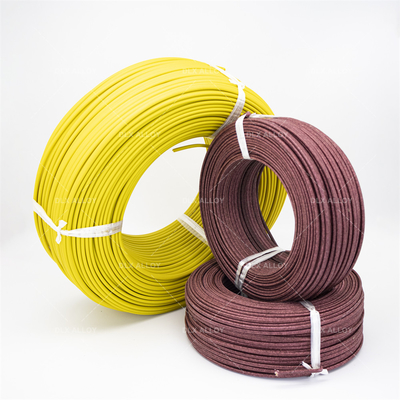

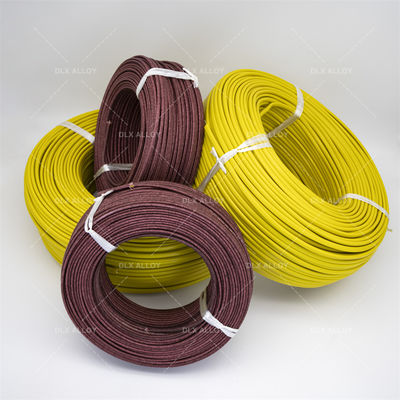

Typ K / J / E / N / T / R / S / B Thermoelementverlängerungskabel mit PVC-Hülle

Markenbezeichnung:	DLX
Modellnummer:	Art k-Thermoelementerweiterungsdraht
MOQ:	5
Zahlungsbedingungen:	L/C, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	300 Tonnen pro Monat

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ROHS

Produktbezeichnung:

Erweiterungsdraht des Thermoelements K

Farbe:

Hell

Zertifikat:

ISO9001

Temperaturbereich:

32 zu 392F (0 zu 200C)

Emf-Toleranz:

+/- 2.2C oder +/- .75%

Zulassung:

Erweiterungs-Grad-Art K

Positiv:

Ni-Cr

Negativ:

Ni-Si

Spezielle Grenzen auf Fehler:

+/- 1.1C oder 0,4%

Verpackung Informationen:

Spulenpaket mit Kartonkasten, Spulenpaket mit Mehrzwecktasche

Versorgungsmaterial-Fähigkeit:

300 Tonnen pro Monat

Hervorheben:

Verlängerungskabel für Thermocouple Typ B

Verlängerungskabel für PVC-Thermokopf-Hülle

Lichtes Thermocouple-Verlängerungsdraht

Produkt-Beschreibung

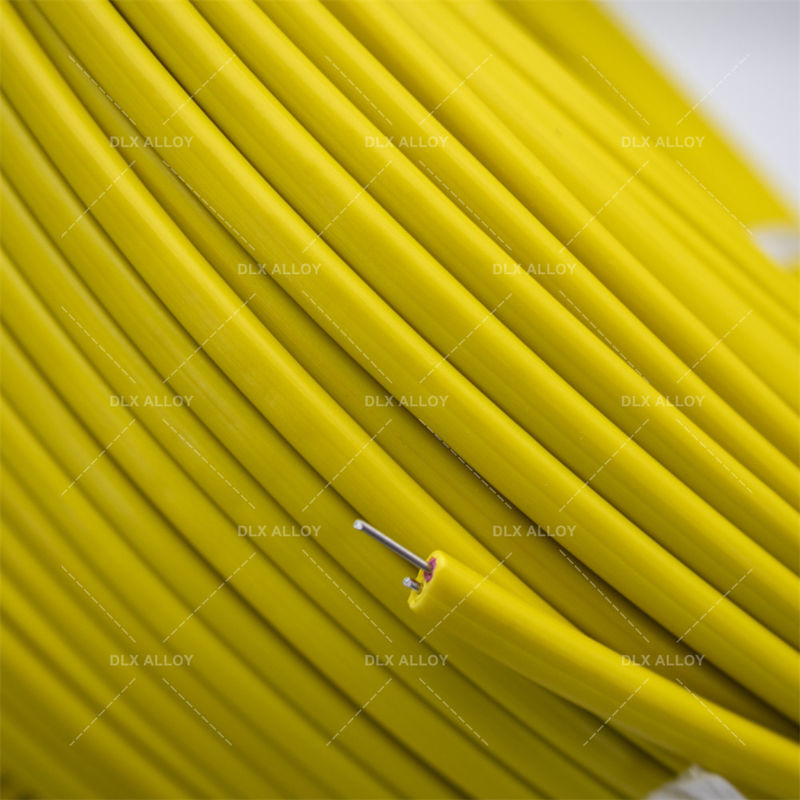

Typ K / J / E / N / T / R / S / B Thermocouple-Verlängerungskabel mit PVC-Hülle für Temperaturbereich von -20 ~ 100 °C

Temperaturmessungsprinzip für die WLAN mit Kompensationsthermocouple

Die Funktion der Kompensationsdrähte für Thermoelektroiden besteht darin, die thermoelektrische Elektrode zu verlängern, d. h. das kalte Ende des Thermoelektroiden zu bewegen,und mit dem Anzeigegerät verbinden, um ein Temperaturmesssystem zu bildenDas Produkt wird hauptsächlich in verschiedenen Temperaturmessgeräten eingesetzt und wurde in Bereichen wie Erdöl, Chemie, Metallurgie und Energie weit verbreitet.

Im Allgemeinen können Thermoelemente mehrere Zehntausend Meter vom Thermometer entfernt sein.und die Temperatur am kalten Ende (Ausgang) des Thermocouples unterscheidet sich von der Umgebungstemperatur des Thermometers (sogar bis zu mehreren zehn Grad).

Wenn gewöhnliche Kupferdrähte verwendet werden, erzeugt die Verbindung nach dem Prinzip der Thermoelektrizität ein thermoelektrisches Potenzial, was zu Messfehlern führt.

Das Problem des Spannungsabfalls bei Fernleitungen ist auf die hohe Eingangsimpedanz des Thermometers zurückzuführen.der vom Thermoelement erzeugte geringe Übertragungsstrom (Mikro-A-Level) (Millivolt-Level)Es gibt also einen Thermoelement-Sender, der Thermoelement-Signale einträgt und 4-20mA ausgibt.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.

Wird ein Ausgleichsdraht verwendet (der der Gradierungsnummer des Thermopaares entsprechen muss),das verwendete Metallmaterial kann am Verkabelungspunkt das kleinste thermoelektrische Potenzial erzeugen und Temperaturmessfehler so weit wie möglich minimierenDas heißt, das kalte Ende des Thermocouples zum Thermometer bringen.

Ausgestattet mit thermoelektrischer Gleichzahl	üblich (G)		Wärmebeständigkeit ((H)
Ausgestattet mit thermoelektrischer Gleichzahl	Häufig	Genauigkeit (S)	Häufig	Genauigkeit (S)
S	Schnittstellen	SC-GS	SC-H	- Ich weiß nicht.
N	NC-G	NC-GS	NC-H	KN-HS
K	NC-G	NC-GS	NC-H	- Ich weiß nicht.
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	Ex-G	Ex-GS	Ausrüstung	Ex-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Europäische Norm der Internationalen Elektrotechnischen Kommission 584) 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Britische Normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 Die NFC 42324 ist für die Anwendung in der Europäischen Union (EU) erlassen.	(Japanische Industriestandards) C 1602 - C 1610	(Vereinheitlichung der russischen Spezifikationen) 3044

Betriebstemperaturbereich

Durchmesser/mm	Lange Arbeitszeit Temperatur /oC	Kurzzeitige Betriebstemperatur /oC
0.3	700	800
0.5	800	900
0.8,1.0	900	1000
1.2,1.6	1000	1100
2.0,2.5	1100	1200
3.2	1200	1300

Indexnummer des Thermocouples	Ausgleichsdrahtart	Verwendung Klassifizierung	Messung der Knotentemperatur / °C	Standardwert des EMF/μV	Präzisionsstufe		Allgemeine Klasse
Indexnummer des Thermocouples	Ausgleichsdrahtart	Verwendung Klassifizierung	Messung der Knotentemperatur / °C	Standardwert des EMF/μV	Toleranz μV	Wärme-EMF-Bereich μV	Toleranz μV	Wärme-EMF-Bereich μV
- Das ist nicht wahr.	SC oder RC	G	100	646	± 30	616 bis 676	± 60	586 bis 706
		H	100	646	-	-	± 60	586 bis 706
			200	1 1441	-	-		1.381 ~ 1 501

K	KX, KCA	G	- 25 Jahre.	- 968	± 40	-924~-1 012	± 80	-880~-1 056
	oder KCB	G	100	4 096	± 40	4 052 bis 4 140	± 80	4 008 bis 4 184
		H	- 25 Jahre.	- 968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 bis 4 140		4 008 bis 4 184
			200	8 138		8 094 bis 8 182		8 050 bis 8 226
N	NX oder NC	G	- 25 Jahre.	- 646	±43	-603 ~ 689	± 86	-560 ~ 732
		G	100	2 774	±43	2 731 bis 2 817	± 86	2 688 bis 2 860
		H	- 25 Jahre.	- 646	±43	-603~-690	± 86	-560 ~ 732
			100	2 774		2 731 bis 2 817		2 688 bis 2 860
			200	5 913		5 870 bis 5 956		5 827 bis 5 999
E	Ex	G	- 25 Jahre.	- 432	± 81	- 351 bis - 1513	±138	- 1 294 bis 1 570
		G	100	6 319	± 81	6 238 bis 6400	±138	6 181 bis 6 457
		H	- 25 Jahre.	- 432	± 81	- 351 ~ - 1513	±138	- 1 294 bis 1 570
			100	6 319		6 238 bis 6 400		6 181 bis 6 457
			200	13 421		13 340 bis 13 502		13 283 ~ 13 559
J	JX	G	- 25 Jahre.	- 239	± 62	-1 177 ~ -1 301	± 123	- 116 bis - 362
		G	100	5 269	± 62	5 207 bis 5 331	± 123	5 146 bis 5 392
		H	- 25 Jahre.	- 239	± 62	- 177 ~ -1 301	± 123	- 116 bis - 362
			100	5 269		5 207 bis 5 331		5 146 bis 5 392
			200	10 779		10 717 bis 10 841		10 656 ~ 10 902
T	TX	G	- 25 Jahre.	- 940	± 30	-910 ~ -970	± 60	-850 bis 1 000
		G	100	4 279	± 30	4 249 bis 4 309	± 60	4 189 bis 4 339
		H	- 25 Jahre.	- 940	± 48	-892 bis 988	± 90	-850 bis -1030
			100	4 279		4231 bis 4 327		4 189 bis 4 369
			200
