| Markenbezeichnung: | DLX |
| Modellnummer: | Art Thermoelement-Draht K MI |
| Mindestbestellmenge: | 50 Meter |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Lieferfähigkeit: | 300000 Meter pro Monat |

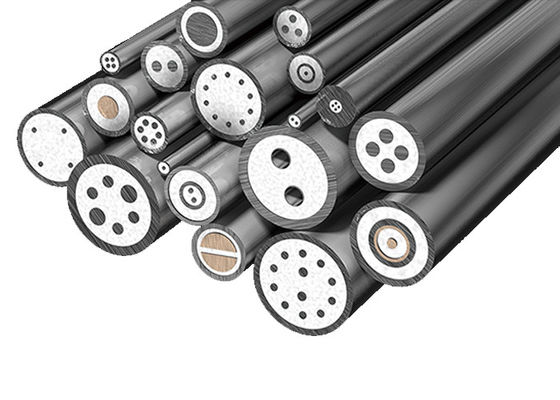

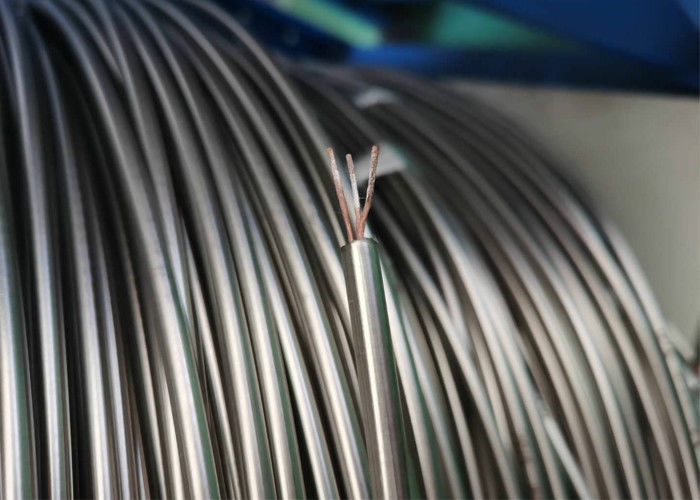

Mineralisch isoliertes Thermoelementkabel ist mit MgO isoliert.MgO-isoliertes Kabel ist eine gute Wahl für die Herstellung von Hochtemperaturfühlern, es wird häufig in der Industrie eingesetzt. Mineralisch isoliertes Thermoelementkabel ist hochtemperaturbeständig, korrosionsbeständig, oxidationsbeständig und hat eine schnelle Wärmeantwort.
Ein mineralisch isoliertes Thermoelementkabel besteht aus zwei Leitern (manchmal sogar vier oder sechs) aus unterschiedlichen Metallen. Diese Leiter sind auf der Seite verbunden, auf der die Temperatur gemessen werden soll (Heißjunction). Wenn sie richtig verbunden sind, wird eine Spannung erzeugt, die abgelesen werden kann, um die Temperatur zu bestimmen.
Die unterschiedlichen Metalle sind mit hochwertigem Magnesiumoxid isoliert und mit einem korrosionsbeständigen Mantelmaterial wie Inconel oder Edelstahl ummantelt. Mineralisch isolierte Thermoelemente können stabile Temperaturmesswerte liefern
und werden oft für hohe Temperaturen (bis zu 1250 °C) in gefährlichen Umgebungen eingesetzt.
| Code | Drähte Komponente des Thermoelements | |
| +Positiver Anschluss | -Negativer Anschluss | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Eisen (JP) | Cu-Ni |
| T | Kupfer (TP) | Cu-Ni |
| B | Platin Rhodium-30% | Platin Rhodium-6% |
| R | Platin Rhodium-13% | Platin |
| S | Platin Rhodium-10% | Platin |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (Europäische Norm der International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrienormen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Vereinheitlichung der russischen Spezifikationen) 3044 |
Durchmesser (mm): 0,5 bis 12,7 mm.
| Außenmantel (mm) | Kerndrahtdurchmesser (mm) | Mantelmaterial | Länge (m) | |||||
| Unser Durchmesser. | Wandstärke | K, N, E, J, T Typ | S, R, B Typen | K, N Typen | E, J, T Typen | S, R Typ | B Typ | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Produktname | Code | Typ | Mantelmaterial | Außendurchmesser (mm) | Temperatur |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Konstantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Fe-Konstantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Cu-Konstantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
