Platin-Art r-Thermoelement-Erweiterungs-Draht PTFE 0.5mm

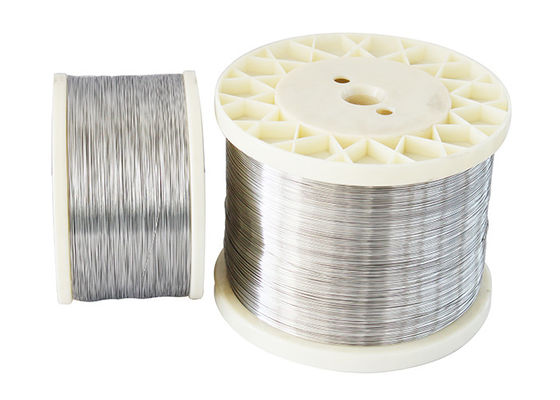

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire

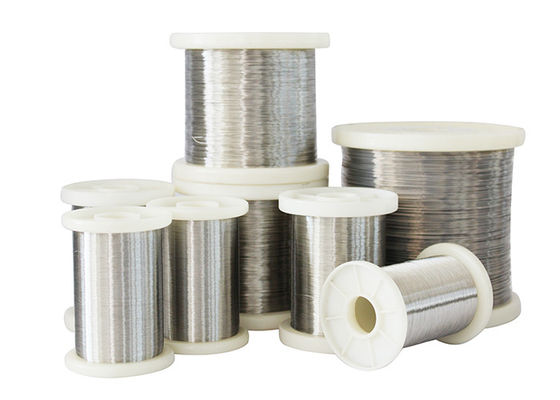

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire

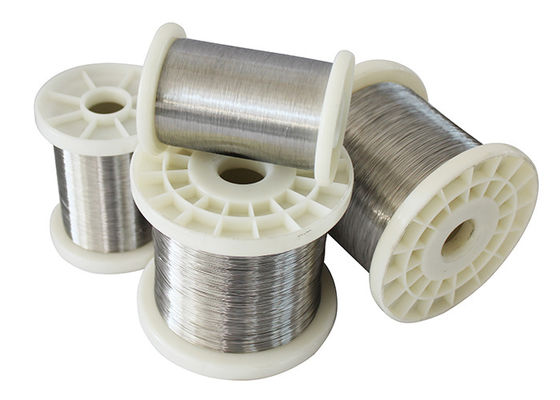

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire

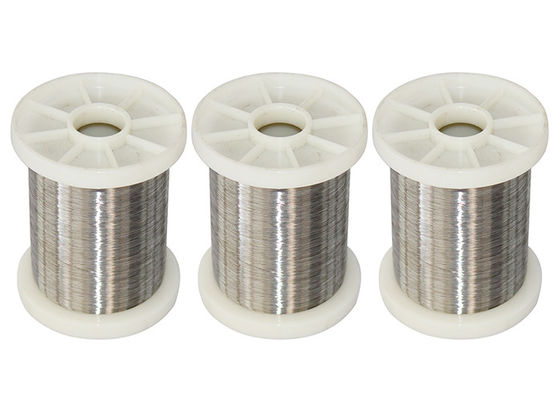

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire

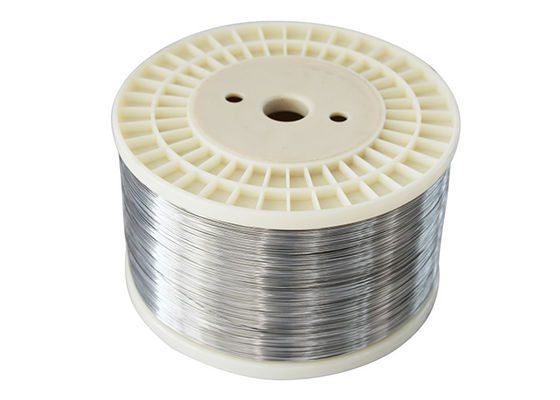

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire

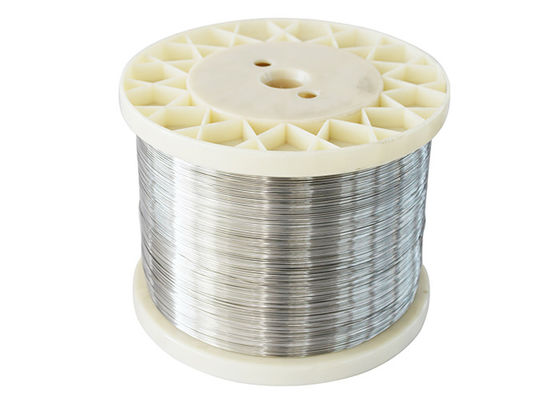

  • PTFE 0.5mm Platinum Type R Thermocouple Extension Wire
Herkunftsort China
Markenname DLX
Modellnummer Art r-Thermoelement-Erweiterungs-Draht
Min Bestellmenge 1
Verpackung Informationen Spulenpaket mit Kartonkasten, Spulenpaket mit Mehrzwecktasche
Lieferzeit 5-21 Tage
Zahlungsbedingungen L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 300 Tonnen pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produkt-Name Thermoelement-Erweiterungs-Draht Farbe Hell
Zertifikat ISO9001 Temperaturspanne -58 zu 2700F (- 50 zu 1480C)
Emf-Toleranz +/- 1.5C oder +/- .25% Grad IEC854-1/3
Positiv Platin Rhodium Negativ Platin
Spezielle Grenzen auf Fehler +/- 0.6C oder 0,1% Art RNX, RPX
Höhepunkt

PTFE-Thermoelement-Erweiterungs-Draht

,

0.5mm Thermoelement-Draht

,

Art r-Thermoelement-Erweiterungs-Draht
Hinterlass eine Nachricht
Produkt-Beschreibung

Platin-Art r-Thermoelement-Erweiterungs-Draht PTFE 0.5mm 0




  • Thermoelementerweiterungsdraht

Art r-Thermoelementerweiterungsdraht (Platin Rhodium -13%/Platin):



Die Art r-Thermoelementerweiterungsdraht wird sehr in den Anwendungen der hohen Temperatur benutzt. Sie hat einen höheren Prozentsatz von Rhodium als die Art S, die ihn teurer macht. Die Art R ist der Art S im Hinblick auf Leistung sehr ähnlich. Sie wird manchmal in den Anwendungen der niedrigeren Temperatur wegen seiner hohen Genauigkeit und Stabilität verwendet. Art R hat eine etwas mit hohem Ausschuss und verbesserte Stabilität über der Art S.



Thermoelemente der Art R, S und B sind „Edelmetall“ Thermoelemente, die in den Anwendungen der hohen Temperatur benutzt werden.

Art s-Thermoelemente werden durch ein hohes Maß chemische Untätigkeit und Stabilität bei hohen Temperaturen gekennzeichnet. Häufig benutzt als Standard für Kalibrierung von Thermoelementen des unedlen Metalls.

Platin Rhodiumthermoelement (S-/B/Rart)

Platin Rhodium-zusammenbauende Art Thermoelement ist in den Produktionsplätzen mit hoher Temperatur weitverbreitet. Sie wird hauptsächlich verwendet, um Temperatur im Glas und im keramischen Industrie- und industriellemsalzen zu messen.

Isoliermaterial: PVC, PTFE, FB oder gemäß der Anforderung des Kunden.



Art r-Temperaturspanne:

  • Thermoelementgraddraht, -58 zu 2700F (- 50 zu 1480C)
  • Erweiterungsdraht, 32 zu 392F (0 zu 200C)


Genauigkeit (welches) größer ist:

  • Standard: +/- 1.5C oder +/- .25%
  • Spezielle Grenzen auf Fehler: +/- 0.6C oder 0,1%



  • Thermoelement-Draht
Code Drahtkomponente des Thermoelements
  +Positive-Bein - Negatives Bein
N Ni-Cr-Si (NP) Ni-Si-Magnesium (NN)
K Ni-Cr (KP) Nial (Si) (KN)
E Ni-Cr (EP) Cu-Ni (en)
J Eisen (JP) Cu-Ni (JN)
T Kupfer (TP) Cu-Ni (TN)
B Platin Rhodium-30% Platin Rhodium-6%
R Platin Rhodium-13% Platin
S Platin Rhodium-10% Platin



  • Standards
ASTM ANSI Iec LÄRM BS N-Düngung JIS GOST
(Amerikanische Gesellschaft für Prüfung und Materialien) E 230 (Institut des amerikanischen Nationalstandards) Lux 96,1 (Europäischer Standard durch die internationale elektrotechnische Kommission 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Britische Standards) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Japanische Industriestandards) C 1602 - C 1610 (Vereinheitlichung der russischen Spezifikationen) 3044





  • Größenstrecke

Draht: 0,1 bis 8,0 Millimeter.



  • Betriebstemperatur:



Diameter/mm Art Lange Zeit Funktion Kurzer Zeitraum Funktion
temperature/°C temperature/°C
0,5 S 1300 1600
0,5 R 1300 1600
0,5 B 1600 1700





  • Chemische Zusammensetzung
Leiter Name Polarität Code Pt% Rh%
Pt90Rh Positiv SP 90 10
Pint Negativ SN, RN 100 --
Pt87Rh Positiv RP 87 13
Pt70Rh Positiv BP 70 30
Pt94Rh Negativ BN 94 6





Ausführlicher Parameter des Thermoelementerweiterungsdrahtes



Thermoelement-Nr.-Index-Bewegung Ausgleichsdrahtart Usag-Klassifikation Messende Grenzschichttemperatur/℃ Standard-EMF value/μV Präzisionsgrad Allgemeiner Grad
Toleranz μV Thermisches EMF-Strecke μV Toleranz μV Thermisches EMF-Strecke μV
SorR Sc oder RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
oder KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX oder NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200
