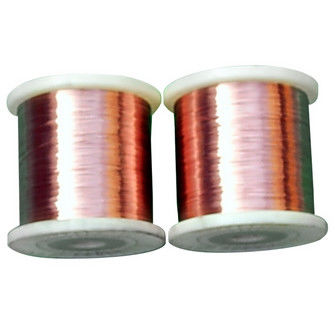

Kupferne Art t-Thermoelement-Erweiterungs-Draht TPs TN 0.1mm

  • TP TN 0.1mm Copper Type T Thermocouple Extension Wire
  • TP TN 0.1mm Copper Type T Thermocouple Extension Wire
  • TP TN 0.1mm Copper Type T Thermocouple Extension Wire
  • TP TN 0.1mm Copper Type T Thermocouple Extension Wire
  • TP TN 0.1mm Copper Type T Thermocouple Extension Wire
Herkunftsort China
Markenname DLX
Modellnummer Art t-Thermoelementerweiterungsdraht
Min Bestellmenge 5
Verpackung Informationen Spulenpaket mit Kartonkasten, Spulenpaket mit Mehrzwecktasche
Lieferzeit 5-21 Tage
Zahlungsbedingungen L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 300 Tonnen pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produkt-Name Thermoelement-Erweiterungs-Draht Farbe Hell
Zertifikat ISO9001 Temperaturspanne 32 zu 392F (0 zu 200C)
Emf-Toleranz +/- 1.0C oder +/- .75% Grad Erweiterungs-Grad TPX/TNX
Positiv Kupfer Negativ Cu-Ni
anderer Name KupferConstantanthermoelement Spezielle Grenzen auf Fehler +/- 0.5C oder 0,4%
Höhepunkt

TP-Thermoelement-Erweiterungs-Draht

,

0.1mm Erweiterungs-Grad-Thermoelement-Draht

,

Art t-Thermoelementerweiterungsdraht
Hinterlass eine Nachricht
Produkt-Beschreibung

Kupferne Art t-Thermoelement-Erweiterungs-Draht TPs TN 0.1mm 0




  • Thermoelement-Erweiterungs-Draht

Art t-Thermoelementerweiterungsdraht (TP--Kupfer, TN--Cu-Ni):

Cu-CuNithermoelementerweiterung (Art T) wird auch Cu-Constantanthermoelement genannt. Es ist ein sehr stabiles Thermoelement und ist häufig benutzte herein extrem - Anwendungen der niedrigen Temperatur wie Kryogenik oder ultra niedrige Gefrierschränke. Es wird in anderer Laborumwelt auch gefunden. Die Art T hat ausgezeichnete Wiederholbarkeit zwischen – 380F zu 392F (– 200C zu 200C).

Unsere Betriebshauptsächlich Fertigungsart KX, EX, JX, NC, TX, SC/RC, KCA, KCB Kompensationsdraht NX, für Thermoelement und sie werden in den Temperaturmessungsinstrumenten und -kabeln benutzt. Unsere Thermoelementkompensationsprodukte werden ganz Bleiben durch GB/T 4990-2010 ‚Legierungsdrähte der Erweiterung und Ausgleichsleitungen für Thermoelemente‘ (chinesischer nationaler Standard) und auch IEC584-3 ‚Kompensationsdraht des Thermoelementteils 3‘ gemacht (internationaler Standard).

Als die Thermoelementausgleichskabel können als Instrumentierungskabel auch bezeichnet werden, da sie für Prozesstemperaturmessung benutzt werden. Der Bau ist ähnlich, Instrumentierungskabel zusammenzupassen, aber das Leitermaterial ist unterschiedlich. Thermoelemente werden in den Prozessen benutzt, um Temperatur abzufragen und werden an die Pyrometer für Anzeichen und Steuerung angeschlossen. Das Thermoelement und der Pyrometer werden elektrisch durch Thermoelementerweiterungskabel/Thermoelementausgleichsleitungen geleitet. Die Leiter, die für diese Thermoelementleitungen benutzt werden, werden angefordert, ähnliche thermoelektrische Eigenschaften (emf) als das des Thermoelements zu haben, das für die Abfragung der Temperatur benutzt wird.



  • Thermoelement-Draht
Code Drahtkomponente des Thermoelements
  +Positive-Bein - Negatives Bein
N Ni-Cr-Si (NP) Ni-Si-Magnesium (NN)
K Ni-Cr (KP) Nial (Si) (KN)
E Ni-Cr (EP) Cu-Ni (en)
J Eisen (JP) Cu-Ni (JN)
T Kupfer (TP) Cu-Ni (TN)



  • Standards
ASTM ANSI Iec LÄRM BS N-Düngung JIS GOST
(Amerikanische Gesellschaft für Prüfung und Materialien) E 230 (Institut des amerikanischen Nationalstandards) Lux 96,1 (Europäischer Standard durch die internationale elektrotechnische Kommission 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Britische Standards) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Japanische Industriestandards) C 1602 - C 1610 (Vereinheitlichung der russischen Spezifikationen) 3044



Ausführlicher Parameter des Thermoelementdrahtes

Thermoelement-Nr.-Index-Bewegung Ausgleichsdrahtart Usag-Klassifikation Messende Grenzschichttemperatur/℃ Standard-EMF value/μV Präzisionsgrad Allgemeiner Grad
Toleranz μV Thermisches EMF-Strecke μV Toleranz μV Thermisches EMF-Strecke μV
SorR Sc oder RC G 100 646 ±30 616~676 ±60 586~706
H 100 646 - - ±60 586~706
200 1 1441 - - 1.381~1 501

K KX, KCA G -25 -968 ±40 -924~-1 012 ±80 -880~-1 056
oder KCB 100 4 096 4 052~4 140 4 008~4 184
  H -25 -968 ±40 -924~-1 012 ±88 -880~-1 056
100 4 096 4 052~4 140 4 008~4 184
200 8 138 8 094~8 182 8 050~8 226
N NX oder NC G -25 -646 ±43 -603~-689 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
H -25 -646 ±43 -603~-690 ±86 -560~-732
100 2 774 2 731~2 817 2 688~2 860
200 5 913 5 870~5 956 5 827~5 999
E EX G -25 -1 432 ±81 -1 351~-1 513 ±138 -1 294~-1 570
100 6 319 6 238~ 6400 6 181~6 457
H -25 -1 432 ±81 -1 351~ - 1513 ±138 -1 294~-1 570
100 6 319 6 238~6 400 6 181~6 457
200 13 421 13 340~13 502 13 283~13 559
J JX G -25 -1 239 ±62 -1 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
H -25 -1 239 ±62 - 177~-1 301 ±123 -1 116~-1 362
100 5 269 5 207~5 331 5 146~5 392
200 10 779 10 717~10 841 10 656~10 902
T TX G -25 -940 ±30 -910~-970 ±60 -850~-1 000
100 4 279 4 249~4 309 4 189~4 339
H -25 -940 ±48 -892~-988 ±90 -850~-1 030
100 4 279 4231~4 327 4 189~4 369
200





Größenstrecke


Draht: 0,10 bis 8,0 Millimeter.



  • Art t-Temperaturspanne:
  • Thermoelementgraddraht, -454 zu 700F (- 270 zu 370C)
  • Erweiterungsdraht, 32 zu 392F (0 zu 200C)

  • Art t-Genauigkeit (welches) größer ist:
  • Standard: +/- 1.0C oder +/- .75%
  • Spezielle Grenzen auf Fehler: +/- 0.5C oder 0,4%



Art t-Thermoelement-Grad-Draht
