Art k-Mineralisolierthermoelement MI-Draht

Art k-Mineralisolierthermoelement MI-Draht

Produktdetails:

Herkunftsort: CHINA
Markenname: DLX
Modellnummer: Art Thermoelement-Draht K MI

Zahlung und Versand AGB:

Min Bestellmenge: 50 Meter
Verpackung Informationen: Spulenpaket mit Kartonkasten, Spulenpaket mit Mehrzwecktasche
Lieferzeit: 5-21 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 300000 Meter pro Monat
Bestpreis Kontakt

Detailinformationen

Produkt-Name: MI-Thermoelement-Draht Farbe: Hell
Zertifikat: ISO9001 Grad: KP/KN
POSITIV: Ni-Cr Negativ: Ni-Si
Markieren:

3.2mm MI Kabel

,

Thermoelementleitung KN MI

,

3.2mm MI Thermoelementleitung

Produkt-Beschreibung

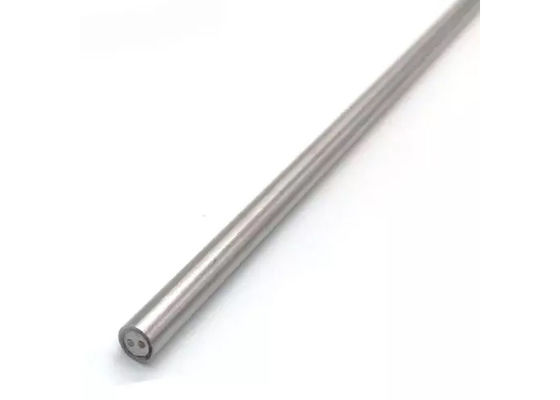

Art k-Mineralisolierthermoelement MI-Draht 0





  • Art DRAHT Thermoelement K MI
Es gibt mehrfache Arten und Grade des Thermoelementdrahtes. Jede Art Thermoelementdraht hat eine spezifische Kombination von Metalllegierungen. Diese Kombination ist, was die Art des Thermoelements definiert. Thermoelementgraddraht wird benutzt, um Thermofühler herzustellen. Thermoelementgraddraht wird normalerweise für die Kreuzung und innerhalb der Stammhülle benutzt.


Mineralisolierthermoelementleitung inslulated durch Mgo.MgO isolierte Kabel ist eine gute Wahl für Herstellung probr der hohen Temperatur, wird angewendet widly in der Industrie. Mineralisolierthermoelementleitung ist der Widerstand der hohen Temperatur, rostfest, Antioxidierung, schnelle Hitzeantwort.

Eine Mineralisolierthermoelementleitung besteht aus zwei Leitern (manchmal sogar vier oder sechs) von unähnlichen Metallen. Diese Leiter werden auf der Seite verbunden, auf der Temperatur gemessen werden sollte (heiße Kontaktstelle). Wenn sie richtig verbunden wird, wird eine Spannung produziert, die gelesen werden kann, um Temperatur zu bestimmen.



Die unähnlichen Metalle werden mit Magnesiumoxid der hohen Qualität isoliert und bedeckt mit einem korrosionsbeständigen Hüllenmaterial, wie Inconel oder Edelstahl. Mineralisolierthermoelemente können stabile Temperaturmessungslesungen zur Verfügung stellen

und seien Sie für hohe Temperaturen häufig benutzt (⁰ bis 1250 C) in der gefährlichen Umwelt.












  • Thermoelement-Draht

Code Drahtkomponente des Thermoelements
  +Positive-Bein - Negatives Bein
N Ni-Cr-Si (NP) Ni-Si-Magnesium (NN)
K Ni-Cr (KP) Nial (Si) (KN)
E Ni-Cr (EP) Cu-Ni (en)
J Eisen (JP) Cu-Ni (JN)
T Kupfer (TP) Cu-Ni (TN)
B Platin Rhodium-30% Platin Rhodium-6%
R Platin Rhodium-13% Platin
S Platin Rhodium-10% Platin



  • Standards
ASTM ANSI Iec LÄRM BS N-Düngung JIS GOST
(Amerikanische Gesellschaft für Prüfung und Materialien) E 230 (Institut des amerikanischen Nationalstandards) Lux 96,1 (Europäischer Standard durch die internationale elektrotechnische Kommission 584) - 1/2/3 (Deutsche Industrie Normen) en 60584 -1/2 (Britische Standards) 4937,1041, en 60584 - 1/2 (Norme Française) en 60584 -1/2 - NFC 42323 - NFC 42324 (Japanische Industriestandards) C 1602 - C 1610 (Vereinheitlichung der russischen Spezifikationen) 3044






  • Größenstrecke

Durchmesser (Millimeter): 0,5 bis 12,7 Millimeter.



  • Parameter


Heraus Hülle (Millimeter) Kerndraht Durchmesser (Millimeter) Hüllen-Material Länge (m)
Unser Durchmesser. WallThickness K, N, E, J, t-Art S, R, B K, n-Arten E, J, t-Arten S, R Art B
0,5 0.05-0.1 0.08-0.12 ---

SS304

SS321

SS316

SS310

INCL600

SS304

SS321

SS316

INCL600

INCL800

INCL600

INCL800

500
1 0.1-0.2 0.15-0.2 --- 300
1,5 0.15-0.25 0.23-0.3 --- 200
1,6 0.16-0.26 0.26-0.36 --- 200
2 0.25-0.35 0.4-0.5 0.25-0.3 180
3 0.38-0.48 0.5-0.6 0.30-0.4 80
3,2 0.48-0.58 0.58-0.68 0.30-0.4 75
4 0.52-0.62 0.6-0.7 0.35-0.4 70
4,8 0.73-0.83 0.75-0.85 0.4-0.45 40
5 0.78-0.88 0.80-0.90 0.4-0.45 40
6 0.98-1.08 0.90-1.1 0.45-0.5 30
6,4 1.05-1.15 1.02-1.12 0.45-0.5 30
8 1.30-1.44 1.30-1.40 0.45-0.5 20
12,7 1.75-1.90 1.92-2.05 --- 10



  • Art- und Hüllentabelle



Produktname Code Art Hüllenmaterial heraus Durchmesser (Millimeter) Temperatur
Ni-Cr-Ni-Si KK K SS304 0.5-1.0 400
SS321 1.5-3.2 600
SS316 4.0-8.0 800
  0.5-1.0 500
SS310 1.5-3.2 800
INCL600 4.0-6.4 900
  8.0-12.7 1000
NICROBELL 4.0-6.4 900
  8.0-12.7 1200
Ni-Cr-Si-Ni-Si NK N SS304 0.5-1.0 400
SS321 1.5-3.2 600
SS316 4.0-8.0 800
  0.5-1.0 500
SS310 1.5-3.2 800
INCL600 4.0-6.4 900
  8.0-12.7 1000
NICRPBELL 4.0-6.4 900
  8.0-12.7 1200
Ni-Cr-Constantan EK E SS304 0.5-1.0 400
SS321 1.5-3.2 500
SS316 4.0-8.0 800
F.E.-Constantan JK J SS304 1,0 300
SS321 1.5-3.2 500
SS316 1.0-8.0 800
Cu-Constantan TK T SS304   -200-100
SS321   100-200
SS316   100-350



Art k-Mineralisolierthermoelement MI-Draht 1
Art k-Mineralisolierthermoelement MI-Draht 2
